NEO20S Hebehaken
Durch die neue Position des Motors ist der NEO20S 15 mm schmaler und gewinnt 60 mm zusätzliche Bauhöhe. Damit eignet er sich ideal für Anschlagpunkte mit sehr enger Öffnung und tiefer liegendem Kontaktpunkt. Mit einer Tragfähigkeit von 20.000 kg (44.092 lbs) ist der NEO20S für große Anschlagpunkte ausgelegt, vor allem für die schmaleren in diesem Bereich.
Tragfähigkeit 20.000 kg / 44.092 lbs
Ideal für große Anschlagpunkte (bis 75 mm Ø)
Ferngesteuertes Einhaken und Freigeben der Last
Fail-safe-Design: Eine hängende Last kann nicht abgeworfen werden
Sicherheitsfaktor 4:1
Entdecken Sie alle unsere NEO-Lasthaken
Jetzt ansehen

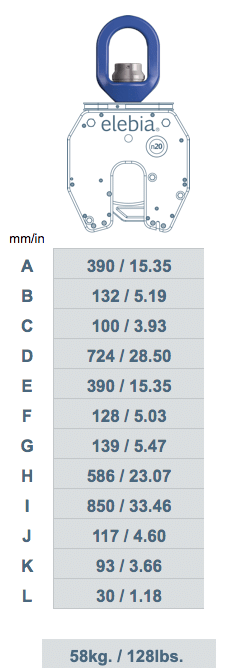

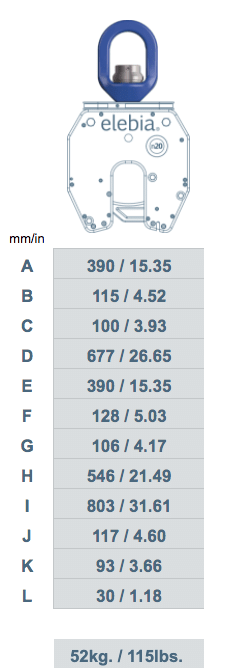

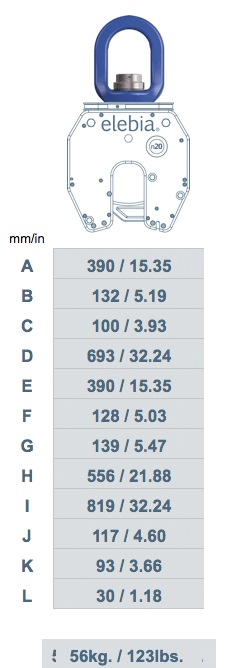

Im Detail
Max. Ø des Anschlagpunkts: 75 mm
Mindesthöhe des Anschlagpunkts für das automatische Schließen: L1 ≥ 120 mm (4,7 in) · L2 ≥ 165 mm (6,5 in)
Maximales Freigabegewicht: 7 kg / 15 lbs
Drehwirbel mit Lagern
Dank der Lager kann sich der NEO20S-Haken frei drehen.
Bei Bedarf lässt sich der Wirbel in einer festen Position arretieren.
LED-Statusanzeige
Die besonders helle LED-Statusanzeige ist eine zusätzliche Sicherheitsfunktion. Sie zeigt den Hakenstatus jederzeit mit einem gut sichtbaren 4-Farben-Code an, der vom Bedienerplatz aus erkennbar ist.
Nach 10 Sekunden wechselt die LED in einen Blinkmodus, um den Akku zu schonen.
Grün: Haken offen / Last freigeben
Rot: Zwischenstellung: nicht heben!
Blau: Haken geschlossen / Last heben und bewegen
Weiß: Akku schwach
Akkulaufzeit und Laden des NEO20S
Mit einer Ladung von 3 Stunden schafft der NEO20S mehr als 3.000 Zyklen. Er nutzt denselben Akku wie der evo2, der NEO20 und der NEO50/60.
- In 3 Stunden vollständig geladen.
- Mehr als 3.000 Zyklen oder über 250 Stunden Standby mit einer Ladung.
- Mit der Fernbedienung eMAX lässt sich ein Mindestladezustand festlegen: Darunter kann der Haken nur noch geöffnet werden.
- So können Sie den Haken auch bei fast leerem Akku jederzeit öffnen und die Last freigeben.
+×EVO2-1700 · Standard
EVO2-1700 · Standard
+×EVO2-1700-T · Hochtemperatur
EVO2-1700-T · Hochtemperatur
+×ch220 evo2 · Einzelladegerät
ch220 evo2 · Einzelladegerät
+×chx10 evo2 · Mehrfachladegerät
chx10 evo2 · Mehrfachladegerät
Wägezelle *
Der NEO20S kann mit einer präzisen Wägezelle ausgestattet werden.
Sie ist vollständig in den Haken integriert und erhöht weder Gewicht noch Abmessungen.
Mit Wägezelle blinkt die LED-Statusanzeige schneller, sobald eine Last am Haken hängt.
* Diese Funktion ist optional
Mehr Informationen zur Wägezelle
Für alle Wägefunktionen wie Lastalarme und Erkennung von Ungleichgewicht koppeln Sie ihn mit der Fernbedienung eMAX.
Technische Daten
| Typ der Wägezelle | Zug |
| Material | Edelstahl |
| Schutzart | IP67 (EN60529) |
| Nennlast (Ln) | 20,000 |
| Genauigkeitsklasse | 0.2% |
| Minimale Vorlast | 0% Ln |
| Gebrauchslast | 120% Ln |
| Bruchlast | 400% Ln |
| Gesamtfehler | < ±0.2% Sn |
| Wiederholfehler | < ±0.08% Sn |
| Temperatureinfluss: | |
| auf den Nullpunkt | < ±0.01% Sn / 5 ºK |
| auf die Empfindlichkeit | < ±0.01% Sn / 5 ºK |
| Kriechfehler (30 min) | < ±0.03% Sn |
| Temperaturkompensation | -20 °C bis 50 °C |
| Temperaturgrenzen | -30 °C bis 70 °C |
| Nennempfindlichkeit (Sn) | 1 ±0.25% mV/V |
| Nenneingangsspannung | 10V |
| Maximale Eingangsspannung | 15V |
| Eingangsimpedanz | 800 ±30 Ω |
| Ausgangsimpedanz | 700 ±5 Ω |
| Nullsignal | < ±2% Sn |
| Isolationswiderstand | > 5,000 MΩ |
| Maximale Verformung (bei Ln) | 0.3 mm. |
Automatisches Schließen
Sobald der Anschlagpunkt den Auslöser betätigt,
schließt der NEO20S automatisch. Das automatische Schließen ist bei jedem NEO20S serienmäßig.
Laserpointer *
Optional ist der NEO20S mit einem Laserpointer erhältlich.
Er hilft, den Haken beim Anfahren des Anschlagpunkts exakt zu positionieren.
Zum Einschalten einfach die Taste neben dem Akkufach drücken.
* Diese Funktion ist optional
Ferngesteuert
Elebia fertigt verschiedene Fernbedienungen, die auf die Anforderungen der Kunden abgestimmt sind.
Alle ermöglichen eine einfache, flexible, präzise und zuverlässige Steuerung nach dem Fail-safe-Prinzip.
Der NEO20S schließt automatisch über seinen Auslöser und wird mit der Fernbedienung geöffnet.
Der NEO20S lässt sich mit den
Fernbedienungen eMAX, eMINI oder eINST koppeln, bei Bedarf auch mit allen drei.
Fail-safe-Design
Wie alle anderen NEO-Lasthaken
(und alle unsere Hebeprodukte)
ist auch der NEO20S nach dem Fail-safe-Prinzip
konstruiert: Eine hängende Last kann nicht abgeworfen werden.
Manuelle Notentriegelung
Muss die Elektronik des NEO20S einmal manuell übersteuert werden, ist das ganz einfach.
1. Die Spitze der Stange in den Schlitz der Abdeckung einführen.
2. Die Spitze der Stange bis zum schmalen unteren Ende des Schlitzes absenken.
3. Ziehen, bis sich die Abdeckung öffnet, und warten, bis die LEDs grün leuchten.
*Stange und Kugel für die Notentriegelung nicht im Lieferumfang enthalten.
Normen und Richtlinien
Der NEO20S-Haken erfüllt die folgenden Normen, Richtlinien und Zertifizierungen.
Heben und Maschinensicherheit
- – UNE-EN 13135:2013
- – EN 10204 3.1.B
- – UNE-EN ISO 12100:2012
- – UNE-EN 1050
- – UNE-EN 60204-1:2007
Elektrik und Funk
- – UNE-EN 60730-1:2013
- – UNE-EN 61000-6-2:2006
- – UNE-EN 61000-6-4:2007
- – ETSI EN 303 446-1 V1.1.0 · ETSI EN 303 446-2 V1.1.0
- – ETSI EN 300 220-1 V3.1.1 · ETSI EN 300 220-2 V3.1.1
EU-Richtlinien
- – Maschinenrichtlinie 2006/42/EG
- – EMV-Richtlinie 2014/30/EU
- – Niederspannungsrichtlinie 2014/35/EU
- – Funkanlagenrichtlinie 2014/53/EU
Zertifizierungen und Qualität
- – Produktionsqualität nach ISO 9001
- – ARIB-Bauartzertifizierung Nr. 203-JN0689
- – FCC-Kennung 2ACLHEVO (digitales Übertragungssystem)
- – CE-Kennzeichnung und CE-Konformitätserklärung für jeden Haken
- – Mitglied der F.E.M. (Europäischer Verband der Fördertechnik)
Im Einsatz sehen
Hebevorgang
LED-Statusanzeige
Schnellzugriff
Demo anfordern
Möchten Sie live sehen,
was der NEO20S
für Ihr Unternehmen leisten kann?
…oder kontaktieren Sie unsere deutsche Niederlassung:
Elebia – Deutschland GmbH & Co. KG, Weiden
Tel.: +49 961 3988-298 · christian.bauer@elebia.de
Häufige Fragen zum NEO20S
In welchen Branchen kann der NEO20S eingesetzt werden?
Grundsätzlich in jeder Branche. Besonders geeignet ist er für Anwendungen mit großen Anschlagpunkten, vor allem den schmaleren in diesem Bereich. Den maximalen Durchmesser des Anschlagpunkts finden Sie im Abschnitt „Im Detail“.
Kann der NEO20S eine hängende Last abwerfen?
Nein. Dank des Fail-safe-Designs ist das unmöglich: Das Drehmoment des Motors reicht nicht aus, um den Haken unter Last zu öffnen.
Kann der Hakenschaft des NEO20S angepasst werden?
Ja. Verschiedene Hakenschaft-Varianten passen den Haken an den jeweiligen Anschlagpunkt an.
