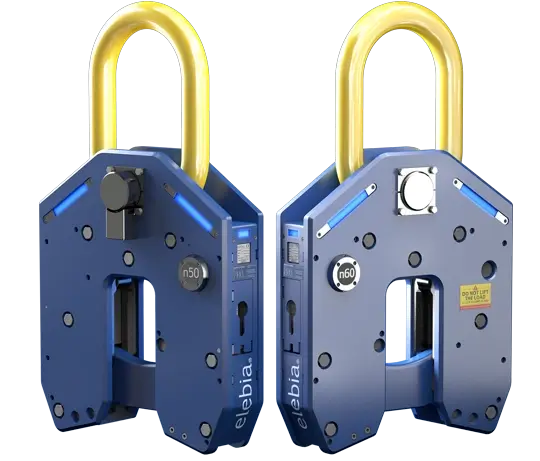

NEO50/NEO60 Hebehaken
Der Hebehaken NEO50/NEO60 wurde als Lösung zum Heben und Transportieren jeder Last sowie für übergroße Hebepunkte bis 130 mm Ø entwickelt. Mit seiner Tragfähigkeit von 50,000 kgs. (110.231 lbs.)/ 60,000 kgs. (132,277 lbs.) und seinen fortschrittlichen Sicherheits- und Produktivitätsmerkmalen ist der Hebehaken NEO50/NEO60 die bisher intelligenteste Hublösung.
NEO50/60: Schwere Lasten einfach heben
Der NEO50 hat eine Tragfähigkeit (WLL) von 50.000 kg / 110.231 lbs.
Sicherheitsfaktor 4:1.
__________________________________________________________________________________
Der NEO60 hat eine Tragfähigkeit (WLL) von 60.000 kg / 132.277 lbs.
Sicherheitsfaktor 3:1.
Die Lebensdauer des NEO60 ist auf 20.000 Hübe begrenzt (UNE-EN 13155:2004+A2).
Der NEO60 hat einen elektromechanischen Zähler, der die Zyklen erfasst.
Entdecken Sie alle unsere NEO-Lasthaken
So funktioniert es
Der NEO-Haken fährt an den Anschlagpunkt heran. Sobald der Auslöser den Anschlagpunkt berührt, beginnt das Schließen.
Erkennt der Sensor die geschlossene Position, verriegelt der Haken automatisch. Die LED wechselt von Grün (offen) über Rot (Zwischenstellung) zu Blau (geschlossen).
Ab diesem Moment kann die Last gehoben und transportiert werden.
Im Detail
Max. Ø des Anschlagpunkts: 110 mm
Maximales Freigabegewicht: 13 bis 17 kg / 28 bis 37 lbs*
* Für höhere Werte wenden Sie sich bitte an unseren Vertrieb.
Geeignete Anschlagpunkte für den NEO50 und den NEO60
NEO50 und NEO60 sind 125 mm (4,92 in) breit, mit Finger 149 mm (5,87 in). Empfohlen wird ein Mindestabstand von 130 mm (5,12 in) zwischen den Platten. Der max. Ø des Anschlagpunkts beträgt 110 mm (4,33 in).
Ohne Finger
L1 ≥ 280 mm (11 in)
L1 ist der minimale Freiraum zwischen der Basis des Anschlagpunkts und dem Aufnahmebolzen, damit der Haken einfahren und schließen kann.
Mit Finger
Mindestabstand zwischen Boden und Unterkante des Bolzens, ohne automatisches Schließen: 415 mm (16,34 in).
Die Höhe der Bolzenmitte hängt vom Bolzendurchmesser ab.
PDF zu geeigneten Anschlagpunkten des NEO50/60 herunterladen →
LED-Statusanzeige
Neben dem Fail-safe-Design, das alle unsere Hebeprodukte auszeichnet, haben NEO50 und NEO60 eine besonders helle LED-Statusanzeige als zusätzliche Sicherheitsfunktion. Sie zeigt den Hakenstatus jederzeit mit einem gut sichtbaren 4-Farben-Code an, der vom Bedienerplatz aus erkennbar ist.
Grün: Haken offen / Last freigeben
Rot: Zwischenstellung: nicht heben!
Blau: Haken geschlossen / Last heben und bewegen
Weiß: Akku schwach
Intelligenter Akku
Keine Sorge um leere Akkus: Der NEO nutzt die wiederaufladbare Lithium-Ionen-Technik seines Hochleistungsakkus.
Im Smart-Nap-Modus schalten sich Elektronik und LED-Anzeige erst ein, wenn der Haken den Anschlagpunkt berührt. Das verbessert die Effizienz des Akkus und senkt den Verbrauch.
Die Abdeckung des Akkufachs ist zusätzlich verriegelt, damit der Akku bei einem Stoß nicht herausfällt.
Mit der Fernbedienung eMAX lässt sich ein Mindestladezustand festlegen: Darunter kann der Haken nur noch geöffnet werden. So können Sie den Haken auch bei fast leerem Akku jederzeit öffnen und die Last freigeben.
Always On / Smart Nap
Always On
Im Modus „Always On“ ist der Farbcode der LED-Anzeige immer sichtbar. Blau (geschlossen) und Grün (offen) leuchten 10 Sekunden dauerhaft und blinken dann, um den Akku zu schonen. Der Modus wird über die obere Taste neben dem Akku aktiviert.
Akkulaufzeit: 5.000 Zyklen / 250 Stunden Standby.
Smart Nap
Der Modus „Smart Nap“ senkt den Verbrauch: Der LED-Farbcode wird erst aktiv, wenn der Haken zu schließen beginnt. Bis dahin ruht der Haken, Elektronik und Akku sind inaktiv.
Akkulaufzeit: 5.000 Zyklen / bis zu 2 Monate Standby.
Wägezelle *
NEO50 und NEO60 können mit einer Wägezelle ausgestattet werden.
Sie ist präzise, zuverlässig, robust, kompakt und vollständig in den Haken integriert und erhöht weder Gewicht noch Abmessungen.
Mit Wägezelle blinkt die LED-Anzeige ab 1 % der Tragfähigkeit schneller. So ist auf einen Blick erkennbar, dass der Haken geschlossen ist und eine Last trägt.
* Diese Funktion ist optional
Mehr Informationen zur Wägezelle
Technische Daten
| Typ der Wägezelle | Biegering |
| Material | Edelstahl |
| Schutzart | IP66 |
| Nennlast (Ln) | 50,000 |
| Genauigkeitsklasse | 0.5% |
| Minimale Vorlast | 0% Ln |
| Gebrauchslast | 150% Ln |
| Bruchlast | 400% Ln |
| Gesamtfehler | < ±0.5% Sn |
| Wiederholfehler | < ±0.2% Sn |
| Kriechfehler (30 min) | < ±0.1% Sn |
| Temperaturkompensation | -20 °C bis 60 °C |
| Temperaturgrenzen | -20 °C bis 90 °C |
| Nennempfindlichkeit (Sn) | 1 ±0.25% mV/V |
| Eingangsimpedanz | 400 ±30Ω |
| Ausgangsimpedanz | 352 ±5Ω |
| Nullsignal | < ±2% Sn |
| Isolationswiderstand | > 5,000MΩ |
| Temperatureinfluss: | |
| auf den Nullpunkt | < ±0.02% Sn / 5 ºC |
| auf die Empfindlichkeit | < ±0.02% Sn / 5 ºC |
Laserpointer *
Optional sind NEO50 und NEO60 mit einem Laserpointer erhältlich. Beim Heben lässt sich die Tiefe aus der Entfernung leicht falsch einschätzen.
Der Laserpointer hilft, den Haken exakt zu positionieren, wenn er sich dem Anschlagpunkt nähert.
Er wird mit der Taste neben dem Akkufach eingeschaltet.
* Diese Funktion ist optional
Fail-safe-Design
Dank des Fail-safe-Designs kann eine korrekt eingehängte Last während des Hebens weder freigegeben noch abgeworfen werden.
Ferngesteuert
Haken Sie jede Last aus der Ferne ein – mit jeder unserer Fernbedienungen. Alle ermöglichen eine einfache und zuverlässige Steuerung nach dem Fail-safe-Prinzip.
Senden Sie alle Befehle an die Lasthaken NEO50 und NEO60 und erhalten Sie alle Informationen direkt auf Ihrer Fernbedienung.
Metallspitze *
Eine Metallspitze erleichtert die Ausrichtung und Annäherung des NEO an den Anschlagpunkt. Sie ist aus hochfestem Stahl gefertigt und schützt den Haken vor Stößen.
* Diese Funktion ist optional
Im Einsatz sehen
Spritzgussformen
Heben und Bewegen von Haubenöfen
Manuelle Notentriegelung
Muss die Elektronik des NEO einmal manuell übersteuert werden, ist das ganz einfach.
Am Boden einfach die Abdeckung öffnen und warten, bis die LEDs grün leuchten.
In der Höhe genügen drei Schritte:
1. Die Spitze der Stange in den Schlitz der Abdeckung einführen.
2. Die Spitze der Stange bis zum schmalen unteren Ende des Schlitzes absenken.
3. Ziehen, bis sich die Abdeckung öffnet, und warten, bis die LEDs grün leuchten.
Am Boden
In der Höhe
Normen und Richtlinien
Die Haken NEO50 und NEO60 erfüllen die folgenden Normen, Richtlinien und Zertifizierungen.
Heben und Maschinensicherheit
- – UNE-EN 13135:2013 (NEO50)
- – EN 10204 3.1.B (NEO50)
- – UNE-EN 13155:2004+A2 (NEO60)
- – UNE-EN ISO 12100:2012
- – UNE-EN 1050 (NEO50)
- – UNE-EN 60204-1:2007
Elektrik und Funk
- – UNE-EN 60730-1:2013 (NEO50)
- – UNE-EN 61000-6-2:2006
- – UNE-EN 61000-6-4:2007
- – ETSI EN 303 446-1 V1.1.0 · ETSI EN 303 446-2 V1.1.0 (NEO50)
- – ETSI EN 300 220-1 V3.1.1 · ETSI EN 300 220-2 V3.1.1 (NEO50)
EU-Richtlinien
- – Maschinenrichtlinie 2006/42/EG
- – EMV-Richtlinie 2014/30/EU
- – Niederspannungsrichtlinie 2014/35/EU
- – Funkanlagenrichtlinie 2014/53/EU
Zertifizierungen und Qualität
- – Produktionsqualität nach ISO 9001
- – ARIB-Bauartzertifizierung Nr. 203-JN0689
- – FCC-Kennung 2ACLHEVO (digitales Übertragungssystem)
- – CE-Kennzeichnung und CE-Konformitätserklärung für jeden Haken
- – Mitglied der F.E.M. (Europäischer Verband der Fördertechnik)
Normen ohne Modellangabe gelten für NEO50 und NEO60.
Schnellzugriff
Demo anfordern
Möchten Sie live sehen, was die Lasthaken NEO für Ihr Unternehmen leisten können?
…oder kontaktieren Sie unsere deutsche Niederlassung:
Elebia – Deutschland GmbH & Co. KG, Weiden
Tel.: +49 961 3988-298 · christian.bauer@elebia.de
Häufige Fragen zu NEO50 und NEO60
Wozu dient die LED-Statusanzeige?
Die besonders helle LED-Statusanzeige ist eine zusätzliche Sicherheitsfunktion. Sie zeigt den Hakenstatus jederzeit mit einem gut sichtbaren 4-Farben-Code an, der vom Bedienerplatz aus erkennbar ist.
Wie viele Modelle umfasst die NEO-Reihe?
Die NEO-Reihe umfasst 5 Modelle mit vier Tragfähigkeiten: 20 t, 50 t, 60 t und 100 t.
Welche Anschlagpunkte eignen sich für NEO50 und NEO60?
Die Haken NEO50 und NEO60 sind für das Heben und Transportieren jeder Art von Last ausgelegt, auch an großen Anschlagpunkten. Den maximalen Durchmesser des Anschlagpunkts finden Sie im Abschnitt „Im Detail“.
