Der evo2 und evo2l Automatische Kranhaken
Derselbe Kern, intelligenter und kompakter
Kranhaken: evo2 – evo2L
Unser kleinster automatischer Kranhaken, in zwei Geometrien. Wählen Sie ein Modell und drehen Sie es um 360º.
Beide Modelle: 2.500 kg Tragfähigkeit (WLL) · 7 kg · gleicher Akku · ferngesteuertes Ein- und Aushängen
Seit wir 2006 den automatischen Haken erfunden haben, wünschen sich unsere Kunden kleinere, leichtere und kompaktere Kranhaken.
Wir haben zugehört und den evo2 entwickelt. Mit nur 7 kg (15,43 lbs) Gewicht und einer Tragfähigkeit von 2.500 kg (5.511 lbs) bietet der automatische Haken evo2 mehr Funktionen als seine großen Brüder. Kleiner, kompakter, leichter, effizienter, vielseitiger… intelligenter!
Unser kleinster Kranhaken hängt die Last ferngesteuert ein und aus. Der Haken erzeugt ein Magnetfeld, das das Anschlagmittel, den Aufhängering oder das Hebezubehör anzieht und ausrichtet. Danach drückt der Bediener auf der Fernsteuerung „Schließen“ und der Haken schließt automatisch, ohne manuelles Eingreifen und aus sicherer Entfernung. Entdecken Sie unsere automatischen Kranhaken!
Klein, kompakt, leicht und robust
Wir haben einen Haken entwickelt, der leichter, kleiner und kompakter ist, aber genauso belastbar.
evo2 — kompakt: enge Platzverhältnisse, kleinere Ringe, ein Aufhängering oder ein Anschlagmittel
evo2L — tiefer: zwei Anschlagpunkte, zwei Anschlagmittel oder dicke Rundschlingen
evo2 oder evo2L: derselbe Haken, zwei Geometrien
evo2 und evo2L haben alles Wesentliche gemeinsam: 2.500 kg Tragfähigkeit (WLL), gleiches Gewicht, gleicher Akku und dasselbe ferngesteuerte Ein- und Aushängen. Der einzige Unterschied ist die Form des Hakenkörpers. Der evo2L ist etwas tiefer und länger, daher ist die Rampe an der Hakenspitze steiler.
Welcher passt?
evo2
evo2: sehr kompakt. Er ist die beste Wahl bei engen Platzverhältnissen und hängt kleinere Ringe automatisch ein und aus als der evo2L. Für einen einzelnen Aufhängering oder ein einzelnes Anschlagmittel ist der evo2 ideal.
evo2L
evo2L: mehr Platz im Haken für Anschlagpunkte und Anschlagmittel, die darin besser sitzen. Empfohlen bei mehr als einem Anschlagpunkt (zwei Ringe, zwei Anschlagmittel) oder bei dicken Rundschlingen. Bei zwei schräg gezogenen Anschlagmitteln hält der evo2L beide sicher im Haken, und keines rutscht auf die Spitze.
| evo2 | evo2L | |
|---|---|---|
| Tragfähigkeit (WLL) | 2.500 kg (Sicherheitsfaktor 4:1) | 2.500 kg (Sicherheitsfaktor 4:1) |
| Gewicht ohne Hakenschaft | 7 kg | 7 kg |
| Max. auslösbares Gewicht | 8 kg | 8 kg |
| Akku | gleich | gleich |
| Magnetische Positionierung | gleich | gleich |
| Hakenkörper | sehr kompakt | etwas tiefer und länger, steilere Rampe an der Spitze |
| Ideal für | enge Platzverhältnisse, kleinere Ringe, ein Aufhängering oder ein Anschlagmittel | zwei oder mehr Anschlagpunkte, zwei Anschlagmittel, dicke Rundschlingen |
Abmessungen: siehe die Datenblätter im Abschnitt Technische Daten weiter unten.
Sicherungsfalle
Der Kranhaken evo2 kann mit einer automatisch einziehbaren oder mit einer starren Sicherungsfalle konfiguriert werden. Weitere Informationen
Starre Sicherungsfalle
Automatisch einziehbare Sicherungsfalle
Drehwirbel mit Kugellager
Dank der Kugellager dreht sich der Haken frei. Der Bediener kann ihn in jeder 90º-Position arretieren.
Motor mit Kupplungsschutz
Der Motor des Kranhakens evo2 ist durch eine Kupplung geschützt. Dank dieser Innovation werden Stöße auf den Haken nicht auf den Motor übertragen, was seine Lebensdauer verlängert.
Technische Daten
Weitere Informationen zu den übrigen evo-Haken finden Sie hier: automatische evo-Haken
2,500 kgs./5,511 lbs.
2,500 kgs./5,511 lbs.
Hakenschaft
Das Verbindungsstück zwischen Kranhaken und Kran kann individuell angepasst werden, damit es sich jeder Situation anpasst.
Die verschiedenen Hakenschäfte finden Sie hier
Ausfallsicheres Design
Wie unsere größeren Haken ist auch der evo2 nach dem Fail-safe-Prinzip konstruiert, sodass eine hängende Last nicht fallen gelassen werden kann. Aufgrund seiner Geometrie und seines Motors löst der Haken die Last nie, solange sie nicht korrekt auf einer waagerechten Fläche abgesetzt ist.
Encoder
Der Haken evo2 verfügt über einen innovativen Positionsencoder. Er zeigt die genaue Position des Kranhakens an und ermöglicht so eine bessere Kontrolle. Das verlängert die Lebensdauer des Motors und macht die Vorgänge sicherer. Der Sensor arbeitet berührungslos: kein Verschleiß und keine Wartung.
evo2: Akkulaufzeit und Laden
Eine Ladung von 3 Stunden reicht für bis zu eine Woche kombinierten Einsatz. Derselbe Akku für evo2 und evo2L.
- In 3 Stunden vollständig geladen.
- Bis zu eine Woche kombinierter Einsatz mit einer Ladung.
- Kleiner und leichter als bei den übrigen evo-Modellen.
- E-Ink-Display mit 14 Segmenten zeigt den Ladezustand an.
- Elektronik, die den Verbrauch optimiert.

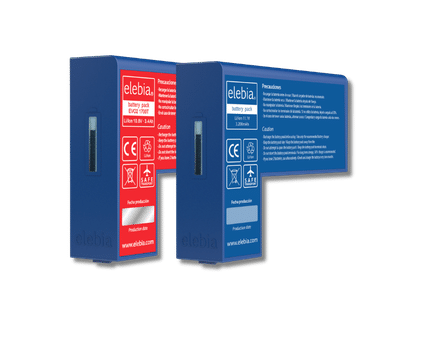

EVO2-1700 · Standard
EVO2-1700-T · Hochtemperatur
+×ch220 evo2 · Einzelladegerät
ch220 evo2 · Einzelladegerät
+×chx10 evo2 · Mehrfachladegerät
chx10 evo2 · Mehrfachladegerät
| Betriebsart | evo2 / evo2L | evo2 / evo2L + LEDs | |
|---|---|---|---|
| Ladezeit | Mit Elebia-Ladegerät | 3 Stunden | 3 Stunden |
| Standby-Zeit | Gerät ist eingeschaltet und im Ruhezustand; kein Öffnen oder Schließen. | 112 Stunden | 68 Stunden |
| Dauerbetrieb | Gerät öffnet und schließt ununterbrochen ohne Pause. | 9.109 Zyklen / 20 h | 1.110 Zyklen / 10 h |
| Kombinierter Einsatz | Gerät führt alle 3 Minuten einen vollständigen Öffnungs- und Schließzyklus aus. | 2.783 Zyklen / 5 T 19 h | 840 Zyklen / 42 h |
➝ Tests bei 20 ºC. ➝ Die Zyklenzahl kann je nach ausgelöstem Gewicht variieren. ➝ Der Funkverbrauch kann je nach Funkeinstellungen variieren.
Magnetsystem
Die elebia-Kranhaken verfügen über ein einzigartiges Magnetsystem aus 32 Neodym-Permanentmagneten. Diese Magnete sind präzise angeordnet und erzeugen ein gerichtetes Magnetfeld mit 3 Funktionen: Anziehen, Zentrieren und Ausrichten des Aufhängerings. Diese Grundkomponente, die alle unsere Haken haben, ermöglicht das ferngesteuerte Einhängen von Lasten.
Weitere Optionen sind konfigurierbar:
Standardmagnet
REF.: STANDARDMAGNET
Der Standardmagnet besteht aus 32 Permanentmagneten, die ein Magnetfeld erzeugen und die drei Funktionen erfüllen, die elebia-Haken auszeichnen: Er zieht das Ziel an, zentriert es und richtet es zum Ring aus. Diese Grundkomponente ermöglicht das Einhängen von Lasten aus der Ferne mit einer Fernsteuerung.
Magnet mit Sensor
REF.: OPTION S
Ein Sensor im Magneten zeigt an, wann der Aufhängering anliegt. Diese Information wird auf der eMAX-Fernsteuerung angezeigt. Geräte mit Magnetsensor können im „Autoclose-Modus“ konfiguriert werden: Der Haken schließt automatisch, sobald der Sensor erkennt, dass sich der Ring in Position befindet. Die Empfindlichkeit bzw. Auslöseschwelle des Sensors lässt sich an die Anforderungen des Kunden anpassen.
Ohne Magnete
REF.: OPTION V
Ohne Magnetsystem.
Empfohlen für: Anwendungen, bei denen nur ein ferngesteuertes Auslösen erforderlich ist.
Wiegefunktion
Alle Kranhaken können mit einer Wägezelle nachgerüstet werden, um die gehobene Last zu wiegen. Die Wägezelle ist präzise, zuverlässig, kompakt und vollständig in den Haken integriert, ohne dessen Gewicht oder Abmessungen zu erhöhen. Sie wird zur Vermeidung von Überlast und zur Lastkontrolle empfohlen. Wägezellen können auch in ältere Modelle unserer Haken nachgerüstet werden.
In Kombination mit der eMAX-Fernsteuerung wird jeder unserer Kranhaken zu einer präzisen Waage mit erweiterten Funktionen.
Technische Daten
| Typ der Wägezelle | Biegering |
| Material | Edelstahl |
| Schutzart | IP67 (EN60529) |
| Nennlasten (Ln) | 2,500 |
| Genauigkeitsklasse | 0.2% |
| Minimale Vorlast | 0% Ln |
| Gebrauchslast | 120% Ln |
| Bruchlast | 500% Ln |
| Gesamtfehler | < ±0.2% Sn |
| Wiederholfehler | < ±0.04% Sn |
| Temperatureinfluss: | |
| auf den Nullpunkt | < ±0.01% Sn / 5 ºK |
| auf die Empfindlichkeit | < ±0.01% Sn / 5 ºK |
| Kriechfehler (30 Min.) | < ±0.03% Sn |
| Temperaturkompensation | -20 ºC bis 50 ºC |
| Temperaturgrenzen | -30 ºC bis 70 ºC |
| Nennkennwert (Sn) | 2 ±0.25% mV/V |
| Nenn-Eingangsspannung | 10V |
| Maximale Eingangsspannung | 15V |
| Eingangswiderstand | 800 ±30 Ω |
| Ausgangswiderstand | 700 ±5 Ω |
| Nullsignal | < ±2% Sn |
| Isolationswiderstand | > 5,000 MΩ |
| Maximale Durchbiegung (bei Ln) | 0.4 mm. |
Ferngesteuert
Öffnen und schließen Sie den Haken oder erhalten Sie in Echtzeit Informationen zu Gewicht, Akkustand und weiteren Werten des Hebevorgangs.
Wie unsere anderen Hebeprodukte lässt sich der Kranhaken evo2 mit allen unseren Fernsteuerungen koppeln.
evo2 Bumper
Der Bumper ist der ideale Stoßdämpfer, der die Haken vor Stößen schützt.
– Mit Blick auf die Sicherheit verfügen die neuen evo2 Bumper jetzt auch über eine LED-Statusanzeige. Sie zeigt den Status des Hakens jederzeit mit einem hellen 4-Farben-Code an, der von der Bedienerposition aus sichtbar ist.
– Schützen den Haken und Ihre Last vor Kratzern und täglichem Verschleiß.
– Schützen die Mitarbeiter bei Stößen.
– Verlängern die Lebensdauer des Produkts.
– Senken die Wartungskosten.
Weitere Informationen zu den evo2 Bumpern
evo2 Bumper mit LEDs
evo2 Bumper
Im Einsatz sehen!
Ferngesteuertes Einhängen und Auslösen: Niemand muss sich der Last nähern.
Spezielle Einsatzbereiche
Die Standard-Kranhaken sind robust und für den Einsatz in nahezu allen
Branchen konzipiert und gebaut. Für spezielle Einsatzbereiche stehen folgende Optionen zur Verfügung:
Maritim
C5M-Lackierung und AISI-Komponenten.
Empfohlen für:
Maritime Umgebungen
Branchen:
Offshore-Windkraftanlagen, Bordkrane, Bojen
Weitere Informationen hier
DNV
Die Haken evo5, evo10 und evo20 erfüllen DNVGL-ST-0377 (Norm für Hebezeuge an Bord) und DNVGL-ST-0378 (Norm für Offshore- und Plattform-Hebezeuge).
Empfohlen für:
Offshore-Einsätze
Branchen:
Offshore-Windkraftanlagen, Bordkrane
Weitere Informationen hier
ATEX/IECEx
Geräte mit IECEx-Zertifizierung für die Zonen 1 und 21 gemäß der europäischen Richtlinie 2014/34/EU und den internationalen IECEx-Normen.
IECEx-Zertifizierung für den Einsatz in Bereichen der Zone 1 und Zone 21 gemäß der europäischen Richtlinie 99/92/EG und den internationalen IECEx-Normen.
Empfohlen für:
Einsätze in explosionsgefährdeten Atmosphären
Branchen:
Öl und Gas, Bergbau und Chemie
Weitere Informationen hier
Hitzeschild
Hitzeschild, der den Haken und seine elektronischen Bauteile vor Strahlungswärme schützt und den Arbeitstemperaturbereich erweitert.
Empfohlen für:
Einsätze, bei denen die Haken extrem hohen Temperaturen und Strahlungswärme ausgesetzt sind
Branchen:
Gießereien
Weitere Informationen hier
Quick Links
Haken-Konfigurator
Personalisieren und konfigurieren
Sie Ihren Kranhaken
und sein Zubehör.
Demo planen
Planen Sie eine Demo, um persönlich
zu sehen, welcher Haken am besten
zu Ihren Anforderungen passt.
Häufige Fragen zu den evo2-Haken
Warum unterscheidet sich das Design des evo2 von den übrigen evo-Haken?
Der Kranhaken evo2 wurde ursprünglich für Hafenumschlag entwickelt, etwa für Big Bags, Zellstoff und Schüttgut im Allgemeinen. Er musste kleiner, leichter und kompakter sein.
Können die evo-Kranhaken in speziellen Umgebungen wie unter Wasser, in Gießereien oder offshore eingesetzt werden?
Ja. Mit speziellen Konfigurationen können die Haken unter Wasser, mit DNV-Zertifizierung, in explosionsgefährdeten Atmosphären (ATEX/IECEx) sowie bei hohen Temperaturen und Strahlungswärme eingesetzt werden.
Werden die Kranhaken im täglichen Einsatz nicht beschädigt?
Die Lebensdauer des Produkts lässt sich mit den Bumpern verlängern. Sie schützen den Haken (und die Bediener) vor Stößen, senken die Wartungskosten und erhöhen die Sicherheit bei jedem Hebevorgang.
Der evo-Haken hängt jede Last automatisch und ferngesteuert ein und aus – ohne manuelles Eingreifen in irgendeiner Phase des Hebevorgangs.
Sie brauchen nur ferngesteuertes Auslösen? Zum R2-Haken →
Wie lange hält der Akku des evo2?
In Elebia-Tests bei 20 ºC hält ein vollständig geladener evo2-Akku 112 Stunden im Standby, 9.109 Zyklen (20 Stunden) im Dauerbetrieb oder 2.783 Zyklen (5 Tage und 19 Stunden) bei einem Öffnungs- und Schließzyklus alle 3 Minuten. Eine vollständige Ladung dauert mit dem Elebia-Ladegerät 3 Stunden.
