Crochets de Levage NEO50/NEO60
Le crochet de levage NEO50/NEO60 permet de soulever et de transporter n’importe quelle charge, et est adapté à des points de levage de très grandes dimensions et pouvant atteindre un diamètre de 130 mm. Avec sa capacité de 50,000 kgs. (110.231 lbs.)/ 60,000 kgs. (132,277 lbs.) et ses fonctionnalités de productivité et de sécurité avancées, ce dispositif est la solution de ce type la plus évoluée qui soit.
Crochets NEO50/60 : le levage lourd en toute simplicité
Le crochet NEO50 a une charge maximale d’utilisation (CMU) de 50 000 kg / 110 231 lbs.
Coefficient de sécurité de 4:1.
__________________________________________________________________________________
Le crochet NEO60 a une charge maximale d’utilisation (CMU) de 60 000 kg / 132 277 lbs.
Coefficient de sécurité de 3:1.
La durée de vie du crochet NEO60 est limitée à 20 000 levages (UNE-EN 13155:2004+A2).
Le crochet NEO60 est équipé d’un compteur électromécanique qui enregistre les cycles.
Découvrez tous nos crochets de levage NEO
Comment ça marche ?
Le crochet NEO s’approche du point de levage et, dès que la gâchette entre en contact avec celui-ci, la fermeture commence.
Lorsque le capteur détecte que le crochet est fermé, il se verrouille automatiquement et la LED passe du vert (ouvert) au rouge (position intermédiaire), puis au bleu (fermé).
La charge est alors prête à être levée et transportée.

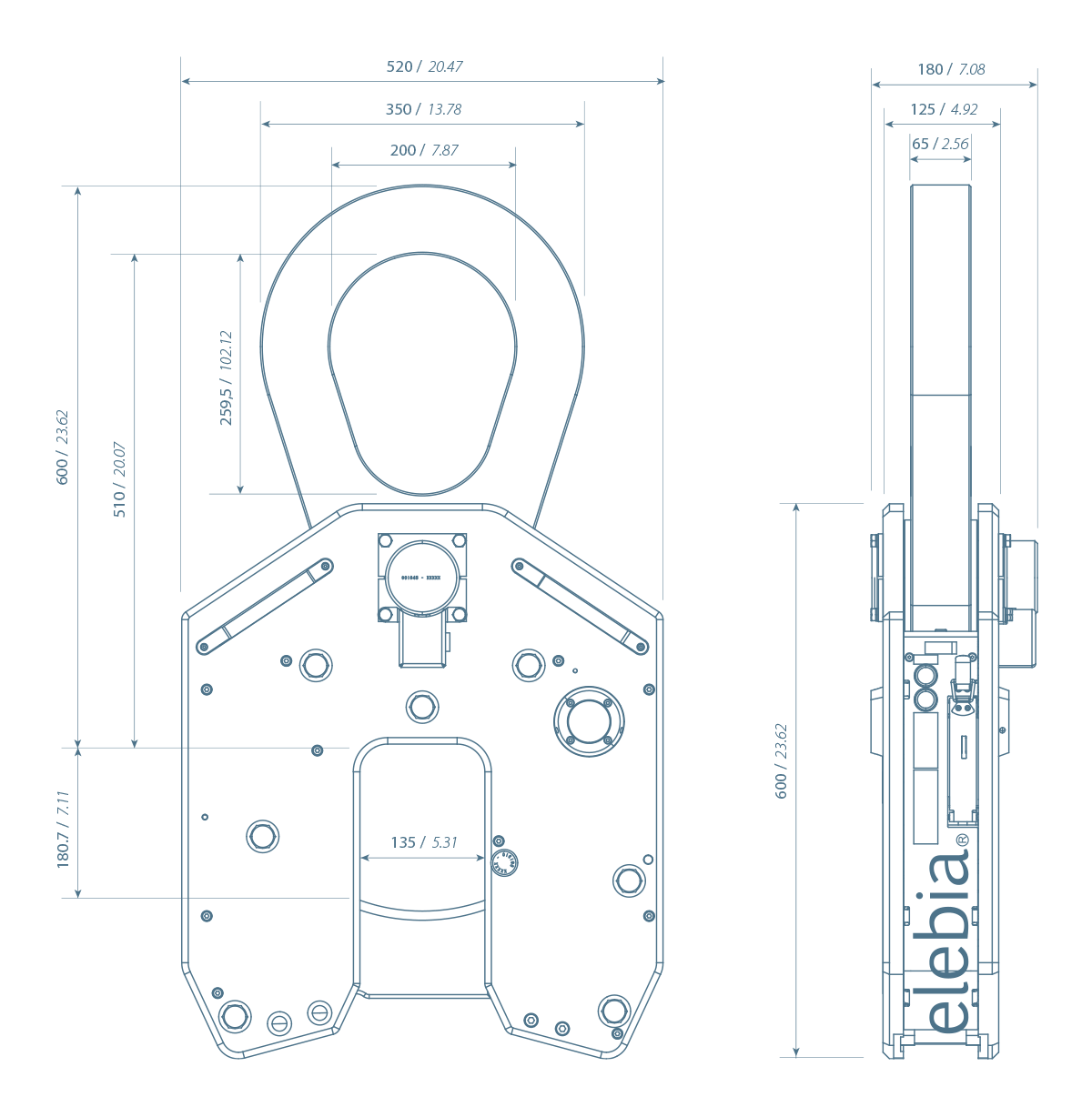

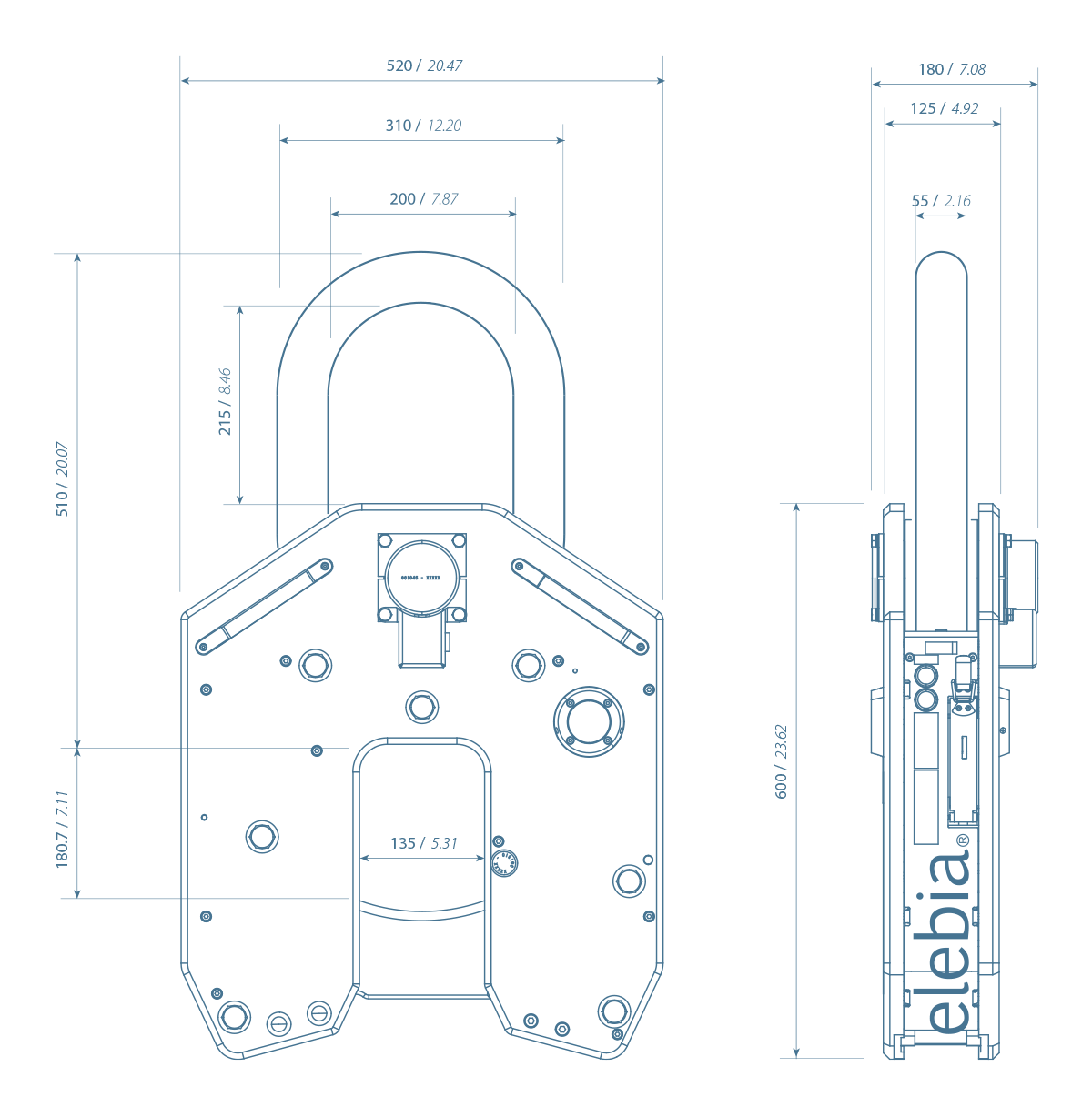

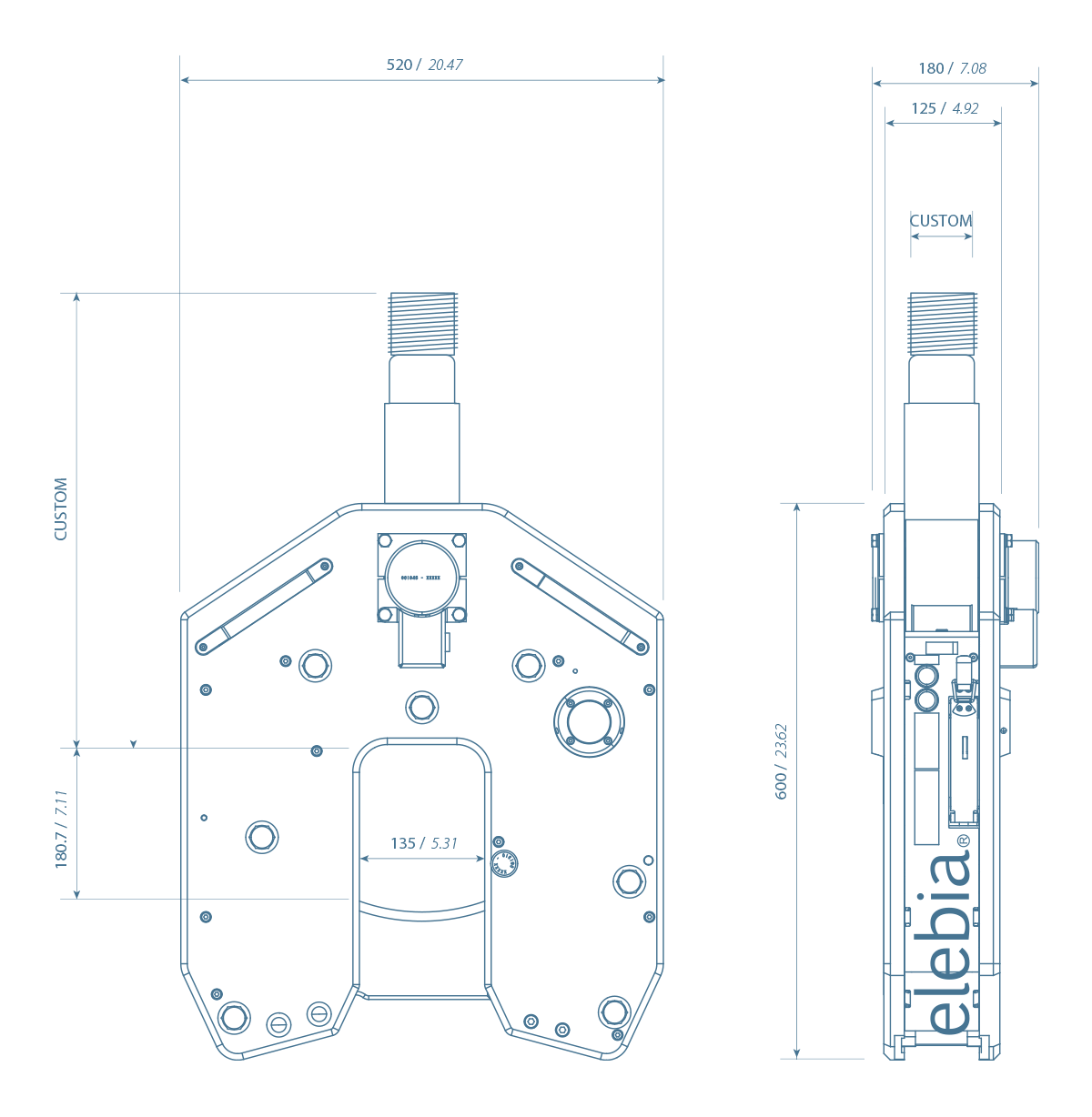

En détail
Ø maximal du point de levage : 110 mm
Poids maximal libérable : de 13 à 17 kg / de 28 à 37 lbs*
* Pour des valeurs supérieures, contactez le service commercial.
Points de levage adaptés aux NEO50 et NEO60
Les NEO50 et NEO60 mesurent 125 mm (4,92 in) de large, ou 149 mm (5,87 in) avec le finger. Un dégagement minimal de 130 mm (5,12 in) entre les plaques est recommandé. Le Ø maximal du point de levage est de 110 mm (4,33 in).
Sans finger
L1 ≥ 280 mm (11 in)
L1 est le dégagement minimal nécessaire entre la base du point de levage et l’axe de prise pour permettre l’entrée et la fermeture du crochet.
Avec finger
Distance minimale entre le sol et la partie inférieure de l’axe, sans fermeture automatique : 415 mm (16,34 in).
La hauteur du centre de l’axe dépend de son diamètre.
Indicateur d’état LED
Outre leur conception fail-safe, commune à tous nos produits de levage, les NEO50 et NEO60 sont équipés d’un indicateur d’état LED haute luminosité, une mesure de sécurité supplémentaire qui indique en permanence l’état du crochet grâce à un code à 4 couleurs, visible depuis le poste de l’opérateur.
Vert : crochet ouvert / décrocher la charge
Rouge : position intermédiaire : ne pas lever !
Bleu : crochet fermé / lever et manœuvrer la charge
Blanc : batterie faible
Batterie intelligente
Plus besoin de vous soucier d’une batterie déchargée grâce à la technologie lithium-ion rechargeable de la batterie haute capacité.
En mode Smart Nap, l’électronique et l’indicateur LED ne s’activent que lorsque le crochet touche le point de levage, ce qui améliore l’efficacité de la batterie et réduit la consommation.
Le couvercle du logement est muni d’un verrou de sécurité qui empêche la batterie de tomber en cas de choc.
Avec la télécommande eMAX, vous pouvez définir un niveau de charge minimal : en dessous, le crochet peut uniquement être ouvert. Ainsi, même avec une batterie presque vide, vous pouvez toujours ouvrir le crochet et libérer la charge.
Always On / Smart Nap
Always On
En mode « Always On », le code couleur de l’indicateur LED est toujours visible. Le bleu (fermé) et le vert (ouvert) restent fixes pendant 10 secondes, puis clignotent pour économiser la batterie. Ce mode s’active avec le bouton supérieur situé à côté de la batterie.
Autonomie : 5 000 cycles / 250 heures en veille.
Smart Nap
Le mode « Smart Nap » réduit la consommation : le code couleur de la LED ne s’active que lorsque le crochet commence à se fermer. Jusque-là, le crochet est en veille et l’électronique et la batterie sont inactives.
Autonomie : 5 000 cycles / jusqu’à 2 mois en veille.
Cellule de charge *
Les NEO50 et NEO60 peuvent être équipés d’une cellule de charge.
Elle est précise, fiable, robuste, compacte et entièrement intégrée au crochet, sans augmenter son poids ni ses dimensions.
Avec la cellule de charge, à partir de 1 % de la CMU, l’indicateur LED clignote plus rapidement. On voit ainsi d’un coup d’œil que le crochet est fermé et porte une charge.
* Cette fonction est en option
Plus d’informations sur la cellule de charge
Caractéristiques techniques
| Type de cellule de charge | Anneau de flexion |
| Matériau | Acier inoxydable |
| Protection | IP66 |
| Capacité nominale (Ln) | 50,000 |
| Classe de précision | 0.5% |
| Charge morte minimale | 0% Ln |
| Charge de service | 150% Ln |
| Charge de rupture | 400% Ln |
| Erreur totale | < ±0.5% Sn |
| Erreur de répétabilité | < ±0.2% Sn |
| Erreur de fluage (30 min) | < ±0.1% Sn |
| Compensation de température | -20 °C à 60 °C |
| Limites de température | -20 °C à 90 °C |
| Sensibilité nominale (Sn) | 1 ±0.25% mV/V |
| Impédance d’entrée | 400 ±30Ω |
| Impédance de sortie | 352 ±5Ω |
| Signal à vide | < ±2% Sn |
| Résistance d’isolement | > 5,000MΩ |
| Effet de la température : | |
| sur le zéro | < ±0.02% Sn / 5 ºC |
| sur la sensibilité | < ±0.02% Sn / 5 ºC |
Pointeur laser *
En option, les NEO50 et NEO60 peuvent être équipés d’un pointeur laser. Lors du levage, à une certaine distance, il est facile de mal évaluer la profondeur.
Le pointeur laser sert de guide pour placer le crochet dans la bonne position à l’approche du point de levage.
Il s’active manuellement avec le bouton situé à côté du logement de la batterie.
* Cette fonction est en option
Conception fail-safe
Grâce à sa conception fail-safe, une fois la charge correctement placée sur le crochet, il est impossible de la libérer ou de la lâcher pendant le levage.
Télécommandé
Accrochez n’importe quelle charge à distance avec toutes nos télécommandes. Toutes offrent une commande simple et fiable, en toute sécurité (fail-safe).
Envoyez toutes les commandes et recevez toutes les informations des crochets de levage NEO50 et NEO60 directement sur votre télécommande.
Embout métallique *
Un embout métallique peut être ajouté pour faciliter l’orientation et l’approche du NEO vers le point de levage. Fabriqué en acier à haute résistance, il protège le crochet des chocs.
* Cette fonction est en option
Voyez-le en action !
Moules d’injection
Levage et manutention de fours à cloche
Ouverture manuelle
Si vous devez un jour contourner manuellement l’électronique du NEO, la procédure est très simple.
Au sol, il suffit d’ouvrir le capot et d’attendre que les LED passent au vert.
En hauteur, trois étapes suffisent :
1. Insérez l’extrémité de la perche dans la fente du capot.
2. Abaissez l’extrémité de la perche jusqu’à la partie inférieure étroite de la fente.
3. Tirez jusqu’à l’ouverture du capot et attendez que les LED passent au vert.
Au sol
En hauteur
Normes et réglementation
Les crochets NEO50 et NEO60 sont conformes aux normes, directives et certifications suivantes.
Levage et sécurité des machines
- – UNE-EN 13135:2013 (NEO50)
- – EN 10204 3.1.B (NEO50)
- – UNE-EN 13155:2004+A2 (NEO60)
- – UNE-EN ISO 12100:2012
- – UNE-EN 1050 (NEO50)
- – UNE-EN 60204-1:2007
Électricité et radio
- – UNE-EN 60730-1:2013 (NEO50)
- – UNE-EN 61000-6-2:2006
- – UNE-EN 61000-6-4:2007
- – ETSI EN 303 446-1 V1.1.0 · ETSI EN 303 446-2 V1.1.0 (NEO50)
- – ETSI EN 300 220-1 V3.1.1 · ETSI EN 300 220-2 V3.1.1 (NEO50)
Directives UE
- – Directive Machines 2006/42/CE
- – Directive CEM 2014/30/UE
- – Directive Basse Tension 2014/35/UE
- – Directive Équipements Radioélectriques 2014/53/UE
Certifications et qualité
- – Qualité de production garantie selon la norme ISO 9001
- – Certification de conception ARIB n° 203-JN0689
- – Identifiant FCC 2ACLHEVO (système de transmission numérique)
- – Marquage CE et déclaration CE de conformité avec chaque crochet
- – Membre de la F.E.M. (Fédération Européenne de la Manutention)
Les normes sans référence de modèle s’appliquent au NEO50 comme au NEO60.
Liens rapides
Demander une démo
Vous souhaitez voir sur place ce que les crochets de levage NEO peuvent apporter à votre entreprise ?
Manuel d’utilisation
Toutes les informations dont vous avez besoin sur les crochets NEO50 et NEO60.
Questions fréquentes sur les NEO50 et NEO60
À quoi sert l’indicateur d’état LED ?
L’indicateur d’état LED haute luminosité est une mesure de sécurité supplémentaire qui indique en permanence l’état du crochet grâce à un code à 4 couleurs, visible depuis le poste de l’opérateur.
Combien de modèles compte la gamme de crochets NEO ?
La gamme NEO compte 5 modèles et quatre capacités de levage : 20 t, 50 t, 60 t et 100 t.
Quel point de levage convient aux NEO50 et NEO60 ?
Les crochets NEO50 et NEO60 sont conçus pour lever et transporter tout type de charge, y compris avec des points de levagede grandes dimensions. Le diamètre maximal du point de levage figure dans la section En détail.
