Automatischer Hebeschäkel S40

Der automatische Schäkel S40 von Elebia ermöglicht das präzise, ferngesteuerte An- und Abkoppeln von Lasten. Seine spezielle Geometrie und das Magnetsystem sorgen für einfache Ausrichtung und höhere Effizienz. Mit fortschrittlichen Sicherheitsfunktionen bietet er zuverlässige Leistung und neue Standards in der Hebetechnik.

Konfigurieren Haken

Planen Sie eine Demo

Revolutionierung der Hebevorgänge: Überblick über automatische Hebeschäkel

Was ist der Automatischer Hebeschäkel S40 ?

Der S40 ist ein automatischer Schäkel, der für sichere und mühelose Leistungen bei industriellen Hebeanwendungen entwickelt wurde. Stellen Sie sich vor, Sie könnten schwere Lasten auf Knopfdruck ein- und auskuppeln und müssten die Arbeiter nicht in Gefahr bringen. Genau das bietet der automatische S40-Schäkel.

Er verfügt außerdem über eine Reihe von erweiterten Sicherheits- und Produktivitätsfunktionen, darunter eine LED-Statusanzeige, ein automatisches Schließsystem und eine sichere Entriegelungsanzeige. Diese Funktionen gewährleisten eine zuverlässige Leistung und setzen neue Maßstäbe in der Hebetechnik.

Hauptvorteile

Erhöhte Sicherheit

Macht es überflüssig, dass sich Arbeiter während des Ein- und Auskuppelns in der Nähe der Last aufhalten müssen, wodurch das Unfallrisiko verringert wird.

Einfache Bedienung

Das intuitive Design und die Fernbedienung ermöglichen eine einfache und präzise Bedienung.

Gesteigerte Effizienz

Beschleunigt Hebevorgänge, spart Zeit und steigert die Produktivität.

Vielseitigkeit

Ideal für eine breite Palette von industriellen Hebeanwendungen.

Hauptmerkmale

• Automatisches Ein- und Auskuppeln der Last	• Traglastgrenze (WLL): 40.000 kg
• Sicherheitsfaktor 4:1	• Für Öffnungen über 50 mm Ø
• Ausfallsicheres Design	• LED-Statusanzeige
• Automatisches Schließsystem	• Sichere Entriegelungsanzeige
• Aufrüstbar mit einer Lastzelle	• Plug and Play
• Batteriebetrieben und ferngesteuert

Automatischer Hebeschäkel in Aktion: Sicheres und effizientes Heben

So funktionieren Automatischer Hebeschäkel: Eine Schritt-für-Schritt-Anleitung

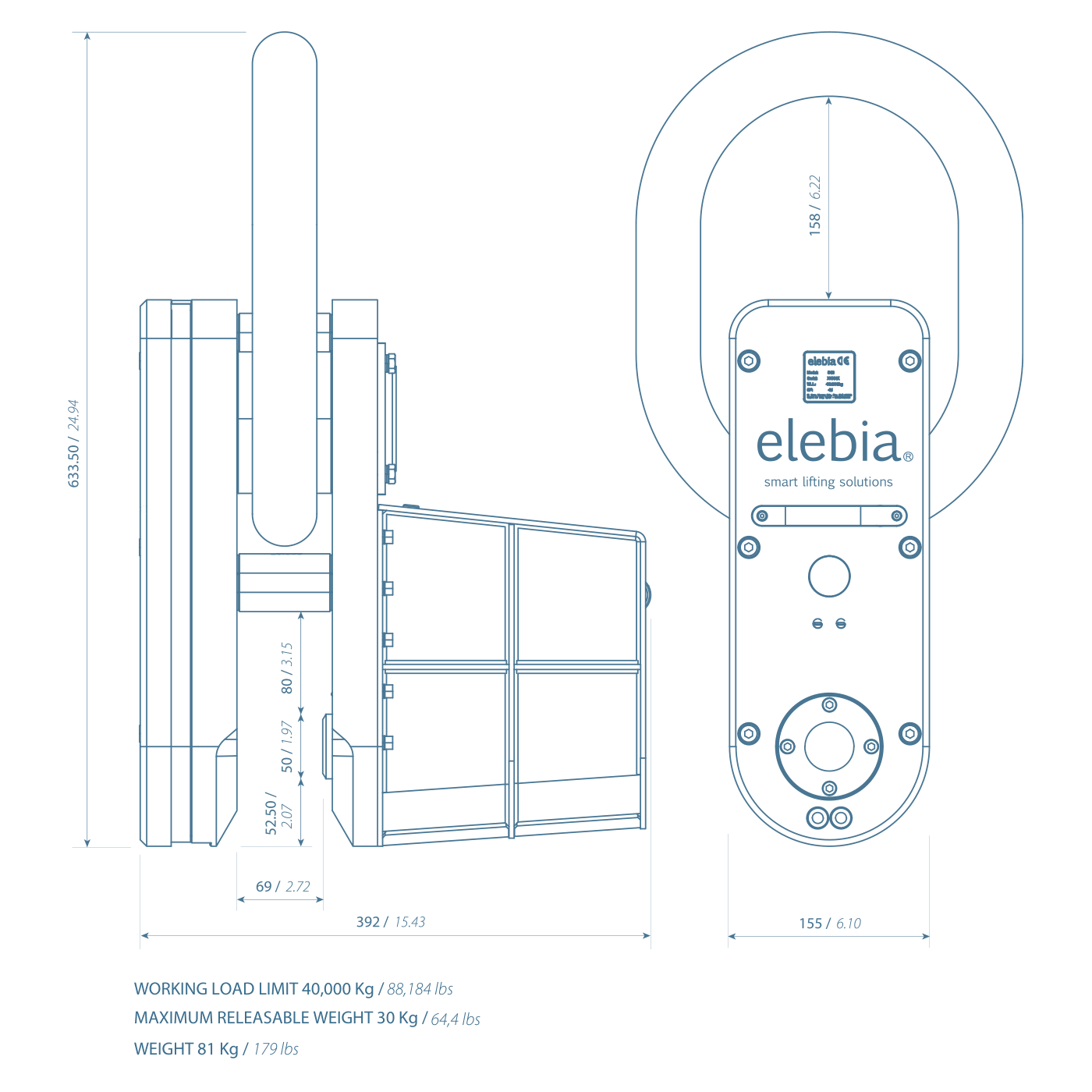

Spezifikationen des automatischen Hebeschäkels

*Top-Verbindung kann angepasst werden.

Ausfallsicheres Design: Gewährleistung der Sicherheit bei jedem Hub

Um sicherzustellen, dass der automatische Hebeschäkel als ausfallsichere Vorrichtung funktioniert, ist der lasttragende Bolzen in einem schwimmenden Unterrahmen montiert. Wenn die Last aufgehängt ist, sinkt dieser Unterrahmen in den Hauptrahmen ein und verriegelt den Bolzen sicher. Diese Konstruktion macht es unmöglich, den Bolzen zurückzuziehen, während die Last aufgehängt ist, und gewährleistet so einen zuverlässigen und sicheren Betrieb.

Sicheres Entriegelungssystem: Kontrolliertes und sicheres Heben

Ein Sensor überwacht die Position des schwimmenden Unterrahmens, wobei LEDs anzeigen, wann sich der Bolzen in der Neutral- oder „Sweet Spot/sichere Entriegelung“-Position befindet. Nur dann versucht der Hebeschäkel, die Last freizugeben, um einen sicheren und kontrollierten Betrieb zu gewährleisten.

Müheloses Heben: Das Auto-Close-System erklärt

Das Auto-Close-System kombiniert Magnete, Sensoren und ausgeklügelte Technik, um das ferngesteuerte Ein- und Auskuppeln von Lasten mit Präzision und Sicherheit zu ermöglichen.

Sobald der Hebeschäkel auf das Ziel ausgerichtet und mit dem Hebepunkt positioniert ist, kann der Bediener die Höhe feinjustieren, indem er ihn langsam auf und ab bewegt. Das Auto-Close-System erkennt, wann der Bolzen mit dem Loch des Hebepunkts übereinstimmt.

In diesem Moment leuchten die LEDs rot, während der automatische Hebeschäkel den Bolzen in das Loch einführt.

Sobald er vollständig eingeführt ist, wechseln die LEDs zu blau und zeigen damit an, dass die Last gesichert und bereit zum sicheren Anheben ist.

Echtzeitüberwachung: LED-Statusanzeige

Der automatische S40-Hebeschäkel verfügt über eine hochhelle LED-Statusanzeige, eine zusätzliche Sicherheitsmaßnahme, die den Status jederzeit anzeigt:

Einfache Installation: Plug and Play Automatischer Hebeschäkel

Der Hebeschäkel erfordert keine Installation: Er ist ferngesteuert und wird von einer herausnehmbaren, wiederaufladbaren Batterie betrieben.

Leistungsstark und langlebig: Batterie für Automatischer Hebeschäkel

(3 Stunden Ladezeit – 5.000 Zyklen/250 Stunden im Standby-Modus)

Der Hochleistungsakku bietet bis zu 250 Stunden Produktivität mit nur einer kurzen 3-stündigen Ladezeit.
Vier helle LEDs informieren Sie jederzeit über den Akkustand.
Die LEDs des automatischen Hebeschäkels leuchten weiß, um anzuzeigen, wann die Batterie ausgetauscht werden muss.

Fernbedienen Sie Ihre Hübe: Kabelloser Komfort

Der patentierte automatische S40-Hebeschäkel ist vollständig kompatibel mit den installierbaren Fernbedienungen eMAX, eMINI und/oder eINST.

Für eine optimale und sichere Verwendung des automatischen S40-Hebeschäkels empfehlen wir dringend, ihn mit dem eLink-Fernbedienungsgerät zu koppeln. Bei korrekter Konfiguration kann eLink die vertikale Bewegung des Krans blockieren, während sich der Hebeschäkel in der Übergangsphase befindet (angezeigt durch rote LEDs), wodurch das Risiko gefährlicher Situationen und potenzieller Schäden am Gerät minimiert wird.

Waage: Optionale Integration der Lastzelle für sichereres Heben

Der automatische S40-Hebeschäkel kann mit einer Lastzelle für präzise Lastmessungen während des Hebevorgangs ausgestattet werden. Unsere Lastzellen liefern schnelle und genaue Messwerte und bieten Erschwinglichkeit und eine längere Lebensdauer im Vergleich zu anderen Sensoren. Die Lastzelle, die hauptsächlich zum Wiegen und zur Vermeidung von Überlasten verwendet wird, verwandelt unseren automatischen Hebeschäkel in Kombination mit der Fernbedienung in eine hochentwickelte und präzise Waage mit erweiterten Funktionen.

Weitere Informationen zur Lastzelle

Spezifikationen des automatischen S40-Hebeschäkels

Nennlast	40	t
Genauigkeitsklasse	0.5	%
Minimale Eigenlast	0	% Ln
Betriebslast	150	% Ln
Bruchlastgrenze	>500	% Ln
Gesamtfehler	< ±0.5	% Sn
Wiederholungsfehler	< ±0.2	% Sn
Temperatureinfluss auf Null	< ±0.02	% Sn/5ºC
Temperatureinfluss auf die Empfindlichkeit	< ±0.02	% Sn/5ºC
Kriechfehler (30 min)	< ±0.1	% Sn

Temperaturkompensation	-20 bis +60	ºC
Betriebstemperaturgrenzen	-20 bis +90	ºC
Lagertemperatur	-40 bis +95	ºC
Nennempfindlichkeit	1 ±0.25%	mV/V
Erregungsspannung	3…15	V
Eingangsimpedanz	400 ±30	Ohm
Umweltschutz	IP66
Material	Edelstahl
Kabelverschraubung + geschirmtes 4-adriges Kabel	5	m

Vielseitige Hebelösungen: Optionales Fingerzubehör

Der „Finger“ des automatischen Hebeschäkels ist die erste Komponente, die den Hebepunkt berührt, den automatischen Hebeschäkel stabilisiert, jegliches Pendeln des Krans stoppt und hilft, ihn präzise zu positionieren.

Komfortabel und sicher: Optionaler Griff

Griff für verbesserte Ergonomie.

Normative Standards für den automatischen S40-Hebeschäkel

Elebia zertifiziert nach den folgenden normativen Standards:

EN 10204 3.1.B	UNE-EN 61000-6-2:2006	D89/654/EWG
UNE-EN 1050	UNE-EN ISO12100:2012	D89/655/EWG
UNE-EN 602041:2007	UN 38.3	D89/656/EWG
UNE-EN 61000-6-4:2007	D89/391/EWG	D92/58/EWG 9a

Richtlinie über Maschinensicherheit (D2006/42/EG).

EMV-Richtlinie (2014/30/EU).

Niederspannungsrichtlinie (2014/35/EU).

Funkanlagen-Richtlinie (2014/53/EU).

Zusicherung der Produktionsqualität gemäß ISO9001.

ARIB-Konstruktionszulassungsnummer 203-JN0689.

FCC-Kennung 2ACLHEVO für Geräteklasse: Digitales Übertragungssystem.

Jeder Mechanismus wird mit dem CE-Zeichen und einer CE-Konformitätserklärung geliefert.

Elebia ist Mitglied der F.E.M. (Europäischer Verband für Materialhandhabung).

Schnelllinks für unseren S40-Hebeschäkel

Haken-Konfigurator

Personalisieren und konfigurieren Sie
Ihren Kranhaken
und jedes seiner Zubehörteile.

Haken konfigurieren

Demo vereinbaren

Vereinbaren Sie eine Demo, um persönlich zu sehen, welcher Haken
am besten zu Ihren Bedürfnissen passt.

Demo vereinbaren

Benutzerhandbuch

Alle Informationen, die Sie benötigen, und
mehr, über unser Angebot an
Haken.

Benutzerhandbuch

Kurze FAQs zu unserem automatischen Hebeschäkel

Was unterscheidet den S40-Hebeschäkel von herkömmlichen Kranschäkeln?

Der automatische S40-Hebeschäkel ist automatisch und ferngesteuert und bietet verbesserte Sicherheit und Betriebsflexibilität.

Welche Wartung ist für den automatischen S40-hebeschäkel erforderlich?

Regelmäßige Inspektion und Einhaltung der Wartungsrichtlinien von Elebia stellen sicher, dass sich der hebeschäkel in optimalem Zustand befindet.

Kann der S40-Hebeschäkel für spezifische Hebeanforderungen angepasst werden?

Ja, Elebia bietet Anpassungsoptionen an, um spezifische Hebeanforderungen mit dem automatischen S40-Hebeschäkel zu erfüllen.

Wie lange ist die Lieferzeit für den automatischen S40-Hebeschäkel?

Wenden Sie sich an das Vertriebsteam von Elebia, um aktuelle Lieferinformationen zu erhalten.

Wie gewährleistet das ausfallsichere Design des automatischen S40-Hebeschäkels die Sicherheit der Last?

Das ausfallsichere Design verhindert ein versehentliches Lösen und sichert die Last während des Hebens.

Kann der S40-Hebeschäkel unter extremen Wetterbedingungen eingesetzt werden?

Er ist so gebaut, dass er rauen Wetterbedingungen standhält und zuverlässige Leistung in schwierigen Umgebungen bietet.
