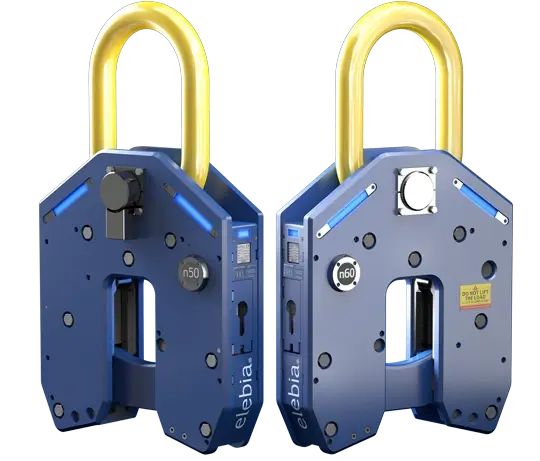

Ganchos NEO50 & NEO60
Los ganchos NEO60 han sido diseñados como una solución para levantar y transportar cualquier carga, así como para puntos de elevación sobredimensionados de hasta 130mm Ø. Con sus 50.000 kgs (110.231 lbs.)/ 60,000 kgs. (132,277 lbs.) de capacidad de elevación y características avanzadas de productividad y seguridad, el gancho NEO50/NEO60 es la solución de elevación más inteligente hasta el momento.
Ganchos NEO50/60: elevación de cargas pesadas sin complicaciones
El gancho NEO50 tiene una carga máxima de trabajo (WLL) de 50.000 kg / 110.231 lbs.
Factor de seguridad 4:1.
__________________________________________________________________________________
El gancho NEO60 tiene una carga máxima de trabajo (WLL) de 60.000 kg / 132.277 lbs.
Factor de seguridad 3:1.
La vida útil del gancho NEO60 está limitada a 20.000 elevaciones (UNE-EN 13155:2004+A2).
El gancho NEO60 incorpora un contador electromecánico que registra los ciclos.
Descubre todos nuestros ganchos de elevación NEO
¿Cómo funciona?
El gancho NEO se acerca al punto de elevación y, cuando el gatillo entra en contacto con él, empieza a cerrarse.
Cuando el sensor detecta que el gancho está cerrado, se bloquea automáticamente y el LED pasa de verde (abierto) a rojo (posición intermedia) y, por último, a azul (cerrado).
En ese momento, la carga está lista para elevarla y transportarla.
En detalle
Ø máximo del punto de elevación: 110 mm
Peso máximo liberable: de 13 a 17 kg / de 28 a 37 lbs*
* Para valores superiores, contacta con el departamento comercial.
Puntos de elevación adecuados para el NEO50 y el NEO60
El NEO50 y el NEO60 miden 125 mm (4,92 in) de ancho, o 149 mm (5,87 in) con el finger. Se recomienda una holgura mínima de 130 mm (5,12 in) entre placas. El Ø máximo del punto de elevación es de 110 mm (4,33 in).
Sin finger
L1 ≥ 280 mm (11 in)
L1 es la altura libre mínima necesaria entre la base del punto de elevación y el eje de sujeción para que el gancho pueda entrar y cerrarse.
Con finger
Distancia mínima entre el suelo y la parte inferior del eje, sin cierre automático: 415 mm (16,34 in).
La altura del centro del eje depende de su diámetro.
Indicador de estado LED
Además de su diseño fail-safe, como el resto de nuestros productos de elevación, el NEO50 y el NEO60 incorporan un indicador de estado LED de alta luminosidad, una medida de seguridad adicional que muestra en todo momento el estado del gancho con un código de 4 colores, visible desde la posición del operario.
Verde: gancho abierto / liberar la carga
Rojo: posición intermedia: ¡no elevar!
Azul: gancho cerrado / elevar y maniobrar la carga
Blanco: batería baja
Batería inteligente
No tendrás que preocuparte por quedarte sin carga gracias a la tecnología recargable de iones de litio de la batería de alta capacidad.
En modo Smart Nap, la electrónica y el indicador LED no se activan hasta que el gancho entra en contacto con el punto de elevación, lo que mejora la eficiencia de la batería y reduce el consumo.
La tapa del compartimento tiene un cierre de seguridad que evita que la batería caiga en caso de impacto.
Con el mando eMAX puedes fijar un nivel mínimo de carga: por debajo de él, el gancho solo se puede abrir. Así, incluso con la batería casi descargada, siempre podrás abrir el gancho y liberar la carga.
Always On / Smart Nap

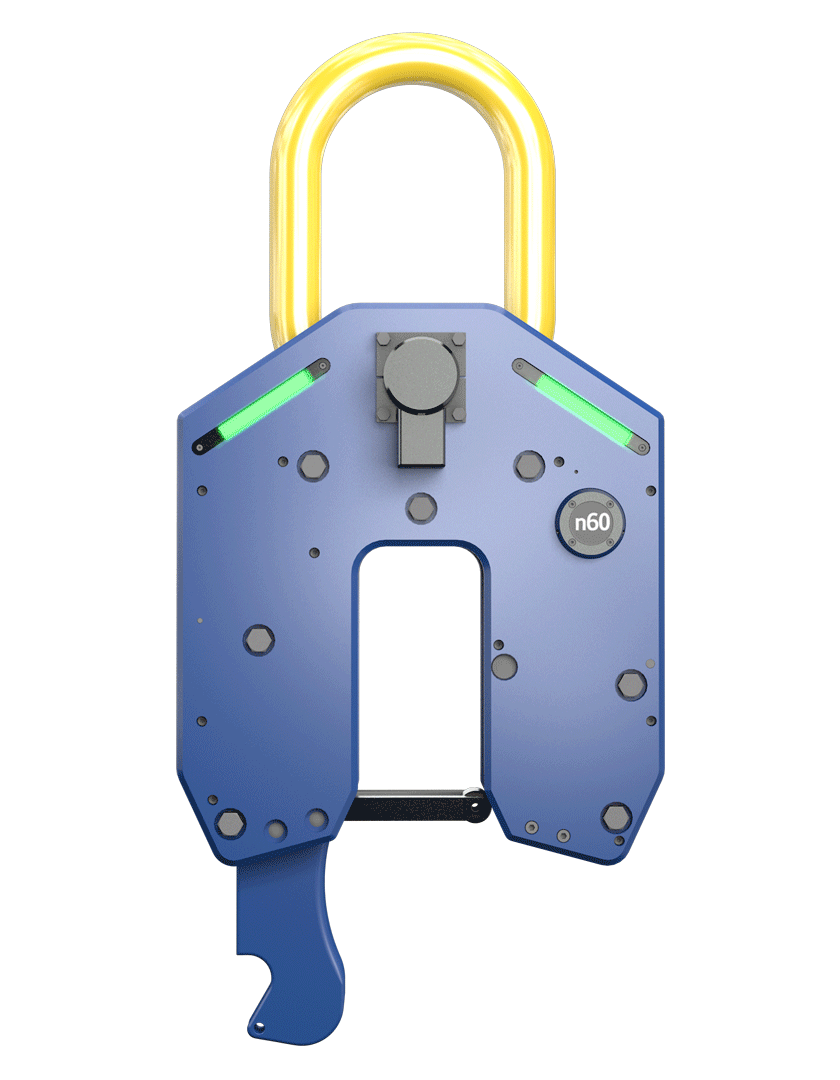

Always On
En el modo «Always On», el código de colores del indicador LED siempre está visible. El azul (cerrado) y el verde (abierto) se mantienen fijos durante 10 segundos y después pasan a parpadear para ahorrar batería. Este modo se activa con el botón superior situado junto a la batería.
Duración de la batería: 5.000 ciclos / 250 horas en standby.

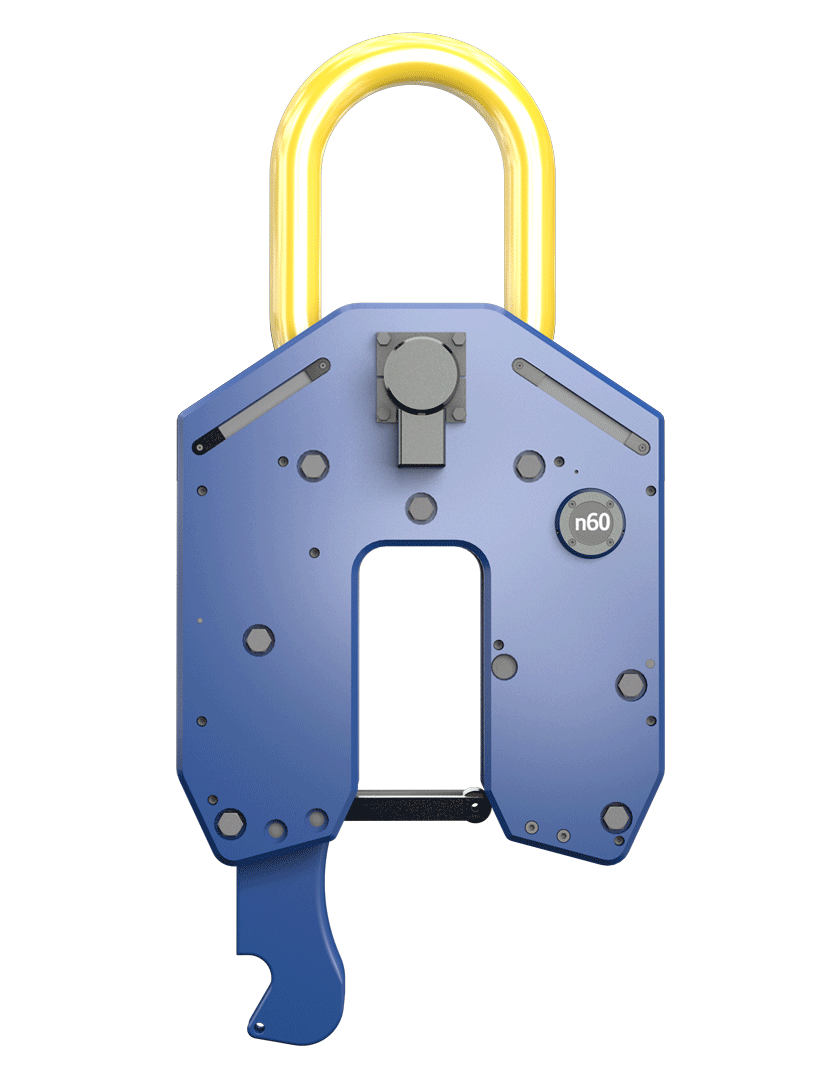

Smart Nap
El modo «Smart Nap» reduce el consumo, ya que el código de colores del LED solo se activa cuando el gancho empieza a cerrarse. Hasta ese momento, el gancho está en reposo y la electrónica y la batería no están activas.
Duración de la batería: 5.000 ciclos / hasta 2 meses en standby.
Célula de carga *
El NEO50 y el NEO60 pueden equiparse con una célula de carga.
Es precisa, fiable, robusta, compacta y está totalmente integrada en el gancho, sin aumentar el peso ni las dimensiones del equipo.
Con la célula de carga, a partir del 1 % de la carga máxima de trabajo, el indicador LED parpadea con más frecuencia. Así se ve a simple vista que el gancho está cerrado y con una carga suspendida.
* Esta función es opcional
Más información sobre la célula de carga
Especificaciones
| Tipo de célula de carga | Anillo de flexión |
| Material | Acero inoxidable |
| Protección | IP66 |
| Capacidad nominal (Ln) | 50,000 |
| Clase de precisión | 0.5% |
| Carga muerta mínima | 0% Ln |
| Carga de servicio | 150% Ln |
| Carga de rotura | 400% Ln |
| Error total | < ±0.5% Sn |
| Error de repetibilidad | < ±0.2% Sn |
| Error de fluencia (30 min) | < ±0.1% Sn |
| Compensación de temperatura | -20 ºC a 60 ºC |
| Límites de temperatura | -20 ºC a 90 ºC |
| Sensibilidad nominal (Sn) | 1 ±0.25% mV/V |
| Impedancia de entrada | 400 ±30Ω |
| Impedancia de salida | 352 ±5Ω |
| Salida sin carga | < ±2% Sn |
| Resistencia de aislamiento | > 5,000MΩ |
| Efecto de la temperatura: | |
| en cero | < ±0.02% Sn / 5 ºC |
| en la sensibilidad | < ±0.02% Sn / 5 ºC |
Puntero láser *
Como opción, el NEO50 y el NEO60 pueden incorporar un puntero láser. En las operaciones de elevación, a cierta distancia es fácil calcular mal la profundidad.
El puntero láser sirve de guía para situar el gancho en la posición correcta al acercarse al punto de elevación.
Se activa manualmente con el botón situado junto al compartimento de la batería.
* Esta función es opcional
Diseño fail-safe
Gracias a su diseño fail-safe, una vez la carga está bien colocada en el gancho, es imposible soltarla o dejarla caer durante la elevación.

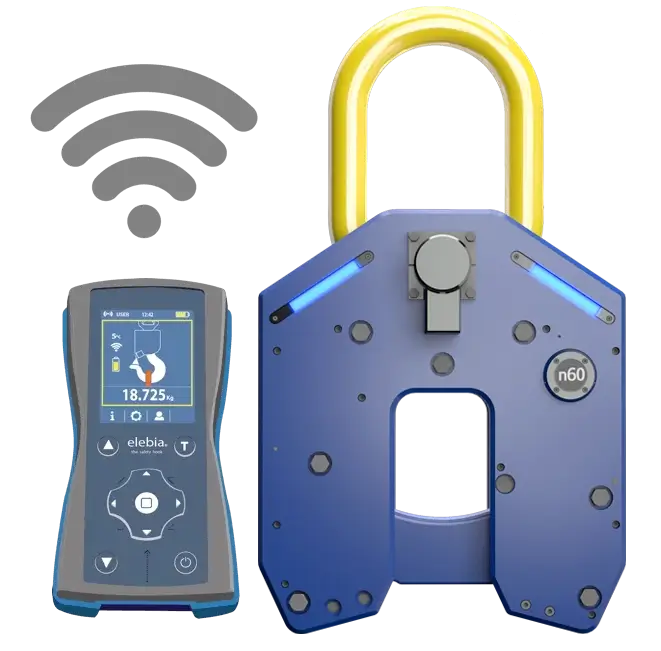

Control remoto
Engancha cualquier carga a distancia con cualquiera de nuestros mandos a distancia. Todos permiten un control sencillo y fiable, con diseño fail-safe.
Envía todas las órdenes y recibe toda la información de los ganchos de elevación NEO50 y NEO60 directamente en tu mando a distancia.

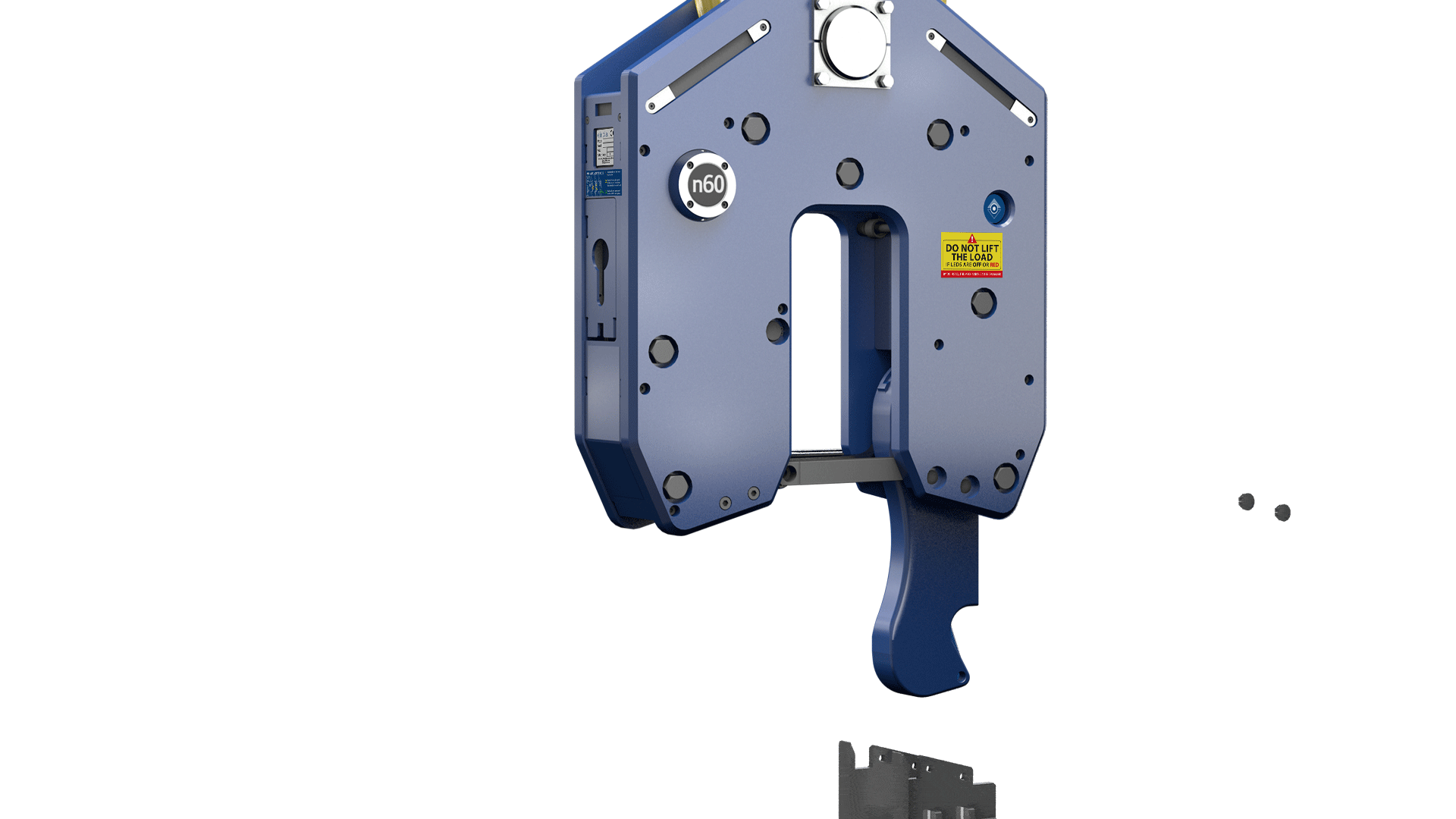

Punta metálica *
Se puede añadir una punta metálica que facilita la orientación y la aproximación del NEO al punto de elevación. Fabricada en acero de alta resistencia, protege el gancho de los impactos.
* Esta función es opcional
¡Míralo en acción!
Moldes de inyección
Elevación y manipulación de hornos campana
Accionamiento manual
Si en algún momento es necesario anular manualmente la electrónica del NEO, el proceso es muy sencillo.
A nivel de suelo, basta con abrir la tapa y esperar a que los LED se pongan en verde.
Si hay que hacerlo en altura, solo se necesitan 3 pasos:
1. Introduce la punta de la pértiga en la ranura de la tapa.
2. Baja la punta de la pértiga hasta el extremo inferior estrecho de la ranura.
3. Tira hasta que la tapa se abra y espera a que los LED se pongan en verde.
A nivel de suelo
En altura
Normativa
Los ganchos NEO50 y NEO60 cumplen las siguientes normas, directivas y certificaciones.
Elevación y seguridad de máquinas
- – UNE-EN 13135:2013 (NEO50)
- – EN 10204 3.1.B (NEO50)
- – UNE-EN 13155:2004+A2 (NEO60)
- – UNE-EN ISO 12100:2012
- – UNE-EN 1050 (NEO50)
- – UNE-EN 60204-1:2007
Electricidad y radio
- – UNE-EN 60730-1:2013 (NEO50)
- – UNE-EN 61000-6-2:2006
- – UNE-EN 61000-6-4:2007
- – ETSI EN 303 446-1 V1.1.0 · ETSI EN 303 446-2 V1.1.0 (NEO50)
- – ETSI EN 300 220-1 V3.1.1 · ETSI EN 300 220-2 V3.1.1 (NEO50)
Directivas UE
- – Directiva de máquinas 2006/42/CE
- – Directiva CEM 2014/30/UE
- – Directiva de baja tensión 2014/35/UE
- – Directiva de equipos radioeléctricos 2014/53/UE
Certificaciones y calidad
- – Calidad de producción garantizada según ISO 9001
- – Certificación de diseño ARIB n.º 203-JN0689
- – Identificador FCC 2ACLHEVO (sistema de transmisión digital)
- – Marcado CE y declaración CE de conformidad con cada gancho
- – Miembro de la F.E.M. (Federación Europea de Manutención)
Las normas sin referencia de modelo se aplican tanto al NEO50 como al NEO60.
Enlaces rápidos
Solicita una demo
¿Quieres ver en persona lo que pueden aportar a tu empresa los ganchos de elevación NEO?
Manual de usuario
Toda la información que necesitas sobre los ganchos NEO50 y NEO60.
Preguntas frecuentes sobre el NEO50 y el NEO60
¿Para qué sirve el indicador de estado LED?
El indicador de estado LED de alta luminosidad es una medida de seguridad adicional que muestra en todo momento el estado del gancho con un código de 4 colores, visible desde la posición del operario.
¿Cuántos modelos tiene la gama de ganchos NEO?
La gama NEO tiene 5 modelos con cuatro capacidades de elevación: 20 t, 50 t, 60 t y 100 t.
¿Qué punto de elevación es adecuado para el NEO50 y el NEO60?
Los ganchos NEO50 y NEO60 están diseñados para elevar y transportar cualquier carga, incluidos puntos de elevaciónde gran tamaño. El diámetro máximo del punto de elevación figura en la sección En detalle.
