Funciones del eLINK








Sistema Central de Control y Adquisición de Datos eLINK

Ordenador de placa única (SBC)

Sistema central de control y adquisición de datos

Se comunica con el usuario a través de una interfaz de aplicación web

Permite ver y controlar el estado de los diferentes productos de elevación del sistema

Se instala en el cuadro eléctrico de la grúa

Con Wifi, bluetooth, comunicación CANbus (opcional) y la posibilidad de conectar un módulo 4G



Beneficios del eLINK

Seguridad


El Elink sólo permitirá levantar la carga si se cumplen las condiciones de seguridad.

Automatización


Automatización de grúas y ganchos.

Servicio

Remote Hook
Monitoreo, diagnóstico, soporte, servicio, mantenimiento preventivo.

Registro/monitoreo de datos

Remote Hook
Registro de eventos, análisis de datos, métricas de productividad.

¿Cómo funciona?

Selecciona uno de los elementos para ver su función.

eLink – Español
Comunicación con el Usuario Comunicación con ganchos de elevación Elebia Control remoto Elebia Control Remoto Comunicación con los elementos de la grúa El eLINK

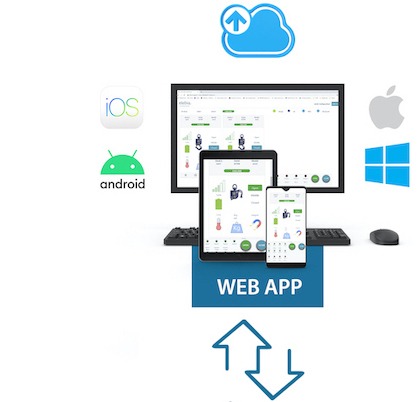

Comunicación con el Usuario

Utilizando una aplicación web conectada a cualquier dispositivo móvil, ya sea PC, tableta y/o teléfono inteligente

Compatible con Windows, MacOS, iOS y Android. Sistemas operativos Android.

· eLINK sirve una aplicación web

· Los usuarios pueden conectarse usando Wi-Fi, Bluetooth, 4G

· acceso local o global

· usuario y contraseña de acceso

· diferentes perfiles/niveles de acceso (usuario, administrador, servicio, fábrica)

ver más

Comunicación con ganchos de elevación Elebia

A través de comunicación por radio

El eLINK da y recibe toda la información del
ganchos, y tiene control total de los ganchos.
(pedidos y configuración de parámetros, etc...)

Control remoto Elebia

Control remoto Elebia

Los ganchos de elevación automáticos se pueden controlar mediante los mandos a distancia eMAX o eMINI (uno o varios).

Control Remoto

Control remoto de grúa

Los ganchos de elevación automáticos también se pueden controlar mediante los controles OEM de la grúa, ya sean remotos o colgantes.

Comunicación con los elementos de la grúa

Control de grúa por CANbus o 4 contactos secos de salida.

Se pueden utilizar reglas lógicas definidas por el usuario, utilizando la información del sensor del gancho, para automatizar el comportamiento de los ganchos y de la grúa.

ver más

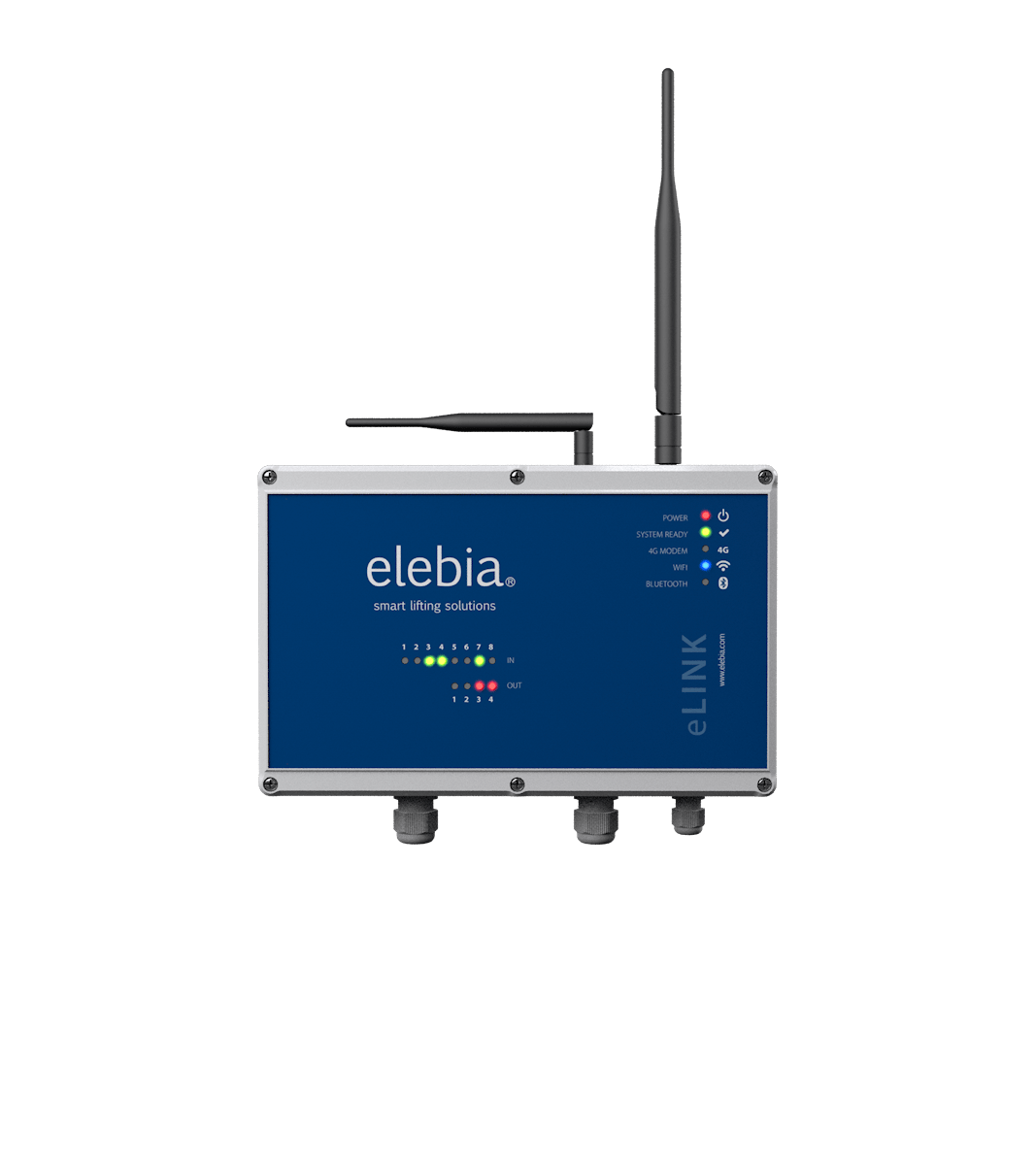

El eLINK

Sistema Central de Control y Adquisición de Datos

El eLINK es un sistema central de control y adquisición de datos que cuenta con tres canales de comunicación: con el usuario a través de una aplicación web conectada a cualquier dispositivo móvil, ya sea PC, tablet y/o smartphone; con los elementos de la grúa a través de 8 canales de entrada y 4 canales de salida; y con los ganchos de elevación mediante comunicación por radio.

ver más

data acquisition and control system



Sistema ampliable externamente a través de CANbus

E/S externa, comunicaciones, A/D, etc.,…



data acquisition and control system



No se necesita voltaje de entrada/No se permite voltaje de entrada

Contacto de tensión libre Abrir/Cerrar

4 ganchos en modo de 2 botones u 8 ganchos en modo de 1 botón

Contacto de potencial libre para salidas. No se aplica voltaje al circuito externo

Funcionalidad configurable en el futuro



data acquisition and control system



Conector USB para Memory Stick de 32GB

Informe de almacenamiento

Almacenamiento de actualización de firmware

Funcionalidades adicionales



data acquisition and control system





data acquisition and control system



De arriba a abajo: Encendido, Sistema listo, Módem 4G, Wifi, Bluetooth



Especificaciones Generales

Especificaciones Generales

Especificaciones del eLINK

Ordenador de Placa Única _____ Cortex-A53 64 Bits / 512MB LPDDR2
Comunicación por Radiofrecuencia _____ 868.95 / 904 / 917.5 / 924.1 MHz
CANbus _____ 1
Entradas _____ 8 (optoacoplado)
Salidas _____ 4 (mediante relés)
Módulo 4G _____ Opcional
Real Time Clock (RTC) _____
Almacenamiento Interno _____ 32GB
Botón de Batería para RTC _____ CR2032
Fuente de Entrada _____ 110 / 230V AC 48V CC | 24V CC
Wifi _____ 802.11 b/g/n/c double band (2.4 & 5 GHz)
Bluetooth _____ 4.2
Código IP _____ IP65
Rango de Temperatura _____ -20ºC to 60ºC
Antena RF _____ 862 a 930 MHz / 50 Ohms

Especificaciones Antena

Frecuencia _____ 902 a 928 MHz
Impedancia Nominal _____ 50 Ohms
VSWR _____ 2.0 Max. in Band
Gain _____ 3.0 dBi
Polarización _____ Vertical
Potencia _____ 1W max.


data acquisition and control system



Sistema de Control y Adquisición de Datos



El eLINK es un sistema central de control y adquisición de datos que tiene tres vías de comunicaciones. Una primera con el usuario a través de una aplicación web que permite conectar con cualquier dispositivo móvil, ya sea PC, tablet y/o smartphone; una segunda con los elementos de la grúa a través de 8 entradas máximas y 4 salidas; y una tercera con los productos de elevación Elebia a través de comunicación radio. Se instala en el propio cuadro de la grúa, con lo cual podemos realizar directamente los conexionados oportunos de los elementos de la grúa que deseemos controlar (como por ejemplo el Interlock), utilizando las 8 entradas y las 4 salidas controladas por relé del propio dispositivo.

El modo de funcionamiento principal es el control de los elementos de elevación, tanto individualmente como grupales, a través de la aplicación web. Esta nos permite realizar diferentes funciones lógicas a través de las entradas y salidas que conectemos en el sistema, para así mejorar nuestro control sobre las diferentes casuísticas que deseemos controlar. El propio dispositivo genera un archivo Log el cual incorpora todos los trazados de maniobras y control que se realizan mientras el eLink está en funcionamiento, guardando cada evento con fecha y hora a través del Real Time Clock que incorpora el propio dispositivo.

Central Data Acquisition and Control System

Comunicación con el Usuario

Seleccione el elemento de la imagen que desea identificar.

PANEL ELINK
Radio strenght Battery level Temperature Weight magnet sensor Hook status Hook settings Hook info center Tare/ Gross/ New weight Relay status Input status Radio strenght Radio strenght Hook status Hook status Battery level Battery level Weight Weight Temperature Temperature magnet sensor magnet sensor Hook info center Hook info center Tare/ Gross/ New weight Tare/ Gross/ New weight Hook settings Hook settings

Radio strenght

Battery level

Temperature

Weight

magnet sensor

Hook status

Hook settings

Hook info center

Tare/ Gross/ New weight

Relay status

Input status

Radio strenght

Radio strenght

Hook status

Hook status

Battery level

Battery level

Weight

Weight

Temperature

Temperature

magnet sensor

magnet sensor

Hook info center

Hook info center

Tare/ Gross/ New weight

Tare/ Gross/ New weight

Hook settings

Hook settings

  • eLINK sirve una aplicación web
  • acceso local o global
  • inicio de sesión de usuario y contraseña
  • diferentes perfiles/niveles de acceso
  • Conexión local: Wi-Fi, Bluetooth.
  • Conexión remota: Internet o 4G (opcional)
  • compatible con Windows, MacOS, iOS y Android

Permite controlar los ganchos:

link hooks
set up hooks
estado del gancho de acceso
acceder a archivos de registro de gancho
ganchos de control (abrir/cerrar)

Permite controlar eLINK:

configurar eLINK
establecer reglas lógicas
configurar relés
set up inputs



Comunicación con los Elementos de la Grúa



Control de grúa mediante el CANbus o los 4 relés de salida

Reglas lógicas definidas por el usuario, utilizando la información del sensor del gancho, se pueden usar para automatizar el comportamiento de la grúa.

ejemplos: (entre muchas otras posibilidades)

– si el gancho #1 no está completamente abierto/cerrado, entonces bloquear la grúa.
– si el gancho #1 tiene una sobrecarga, bloquear la grúa y hacer sonar la alarma.
– si los ganchos #1 y #2 no están en el mismo estado, bloquear la grúa.
– si la temperatura del gancho #1 es >80 ºC, hacer sonar la alarma.





Crane Communication eLINK
