Ganchos de grúa: evo2 – evo2L
Nuestro gancho automático para grúa más pequeño, en dos geometrías. Elige un modelo y gíralo 360º.
Ambos modelos: 2.500 kg de WLL · 7 kg · misma batería · enganche y liberación a distancia
Desde que inventamos el gancho automático en 2006, nuestros clientes nos han transmitido la necesidad de ganchos para grúa más pequeños, ligeros y compactos.
Les hemos escuchado y hemos diseñado el gancho evo2. Con solo 7 kg (15,43 lbs) de peso y una carga máxima de trabajo de 2.500 kg (5.511 lbs), el gancho automático evo2 tiene más funciones que sus hermanos mayores. Más pequeño, más compacto, más ligero, más eficiente, más versátil… ¡más inteligente!
Nuestro gancho de grúa más pequeño engancha y libera la carga a distancia. El gancho genera un campo magnético que atrae y orienta la eslinga, la anilla maestra o el accesorio de elevación. A continuación, el operario pulsa el botón «cerrar» del mando a distancia y el gancho se cierra automáticamente, sin ninguna intervención manual y desde una distancia segura. ¡Descubre nuestra gama de ganchos automáticos para grúa!
Pequeño, compacto, ligero y resistente
Hemos creado un gancho más ligero, más pequeño y más compacto, pero igual de resistente.
evo2 — compacto: espacios reducidos, anillas más pequeñas, una anilla maestra o una eslinga
evo2L — más profundo: dos puntos de elevación, dos eslingas o eslingas gruesas
evo2 o evo2L: el mismo gancho, dos geometrías
El evo2 y el evo2L comparten todo lo que importa: 2.500 kg de WLL, el mismo peso, la misma batería y el mismo enganche y liberación a distancia. La única diferencia es la forma del cuerpo del gancho. El evo2L es algo más profundo y más largo, por lo que la rampa de la punta es más vertical.
Cuál elegir
evo2

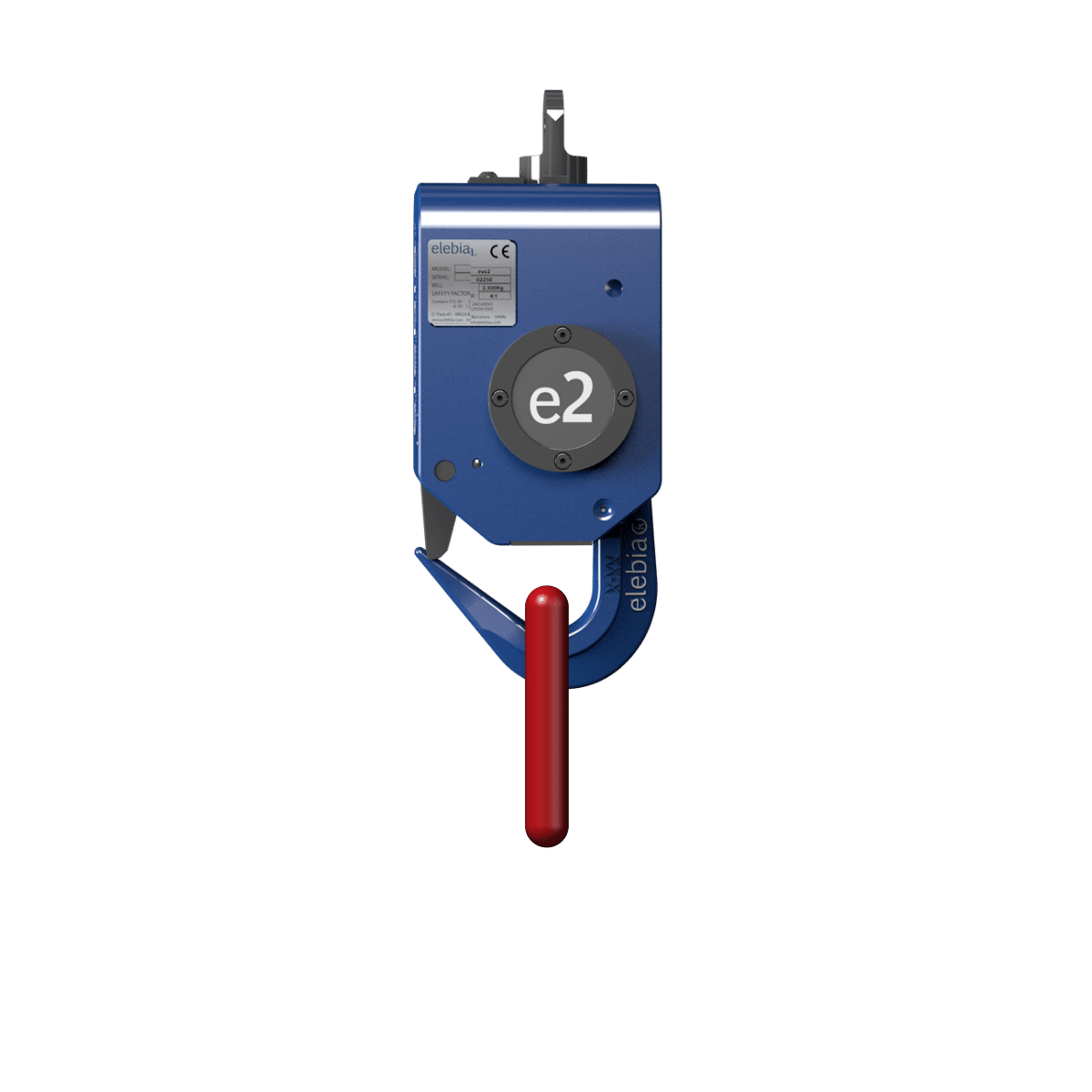

evo2: muy compacto. Es la mejor opción en espacios reducidos, y engancha y desengancha en automático en anillas más pequeñas que el evo2L. Para una sola anilla maestra o una sola eslinga, el evo2 es perfecto.
evo2L
evo2L: más espacio dentro del gancho para los puntos de elevación y las eslingas, que se asientan mejor. Recomendado cuando el gancho lleva más de un punto de elevación (dos anillas, dos eslingas) o eslingas gruesas. Con dos eslingas en ángulo, el evo2L las mantiene a ambas asentadas dentro, y ninguna sube por la punta.
| evo2 | evo2L | |
|---|---|---|
| WLL | 2.500 kg (factor de seguridad 4:1) | 2.500 kg (factor de seguridad 4:1) |
| Peso sin top link | 7 kg | 7 kg |
| Peso máx. liberable | 8 kg | 8 kg |
| Batería | la misma | la misma |
| Posicionamiento magnético | la misma | la misma |
| Cuerpo del gancho | muy compacto | algo más profundo y largo, rampa de la punta más vertical |
| Ideal para | espacios reducidos, anillas más pequeñas, una anilla maestra o una eslinga | dos o más puntos de elevación, dos eslingas, eslingas gruesas |
Dimensiones: ver las fichas técnicas en la sección Especificaciones, más abajo.
Cierre
El gancho evo2 se puede configurar con un cierre retráctil automático o con un cierre rígido. Más información
Cierre rígido
Cierre retráctil automático
Giratorio con rodamientos
Los rodamientos permiten que el gancho gire libremente. El operario puede bloquearlo cada 90º.
Motor protegido por embrague
El motor del gancho evo2 está protegido por un embrague. Gracias a esta innovación, los impactos que recibe el gancho no se transmiten al motor, lo que alarga su vida útil.
Especificaciones
Para más información sobre el resto de la gama de ganchos evo, haz clic aquí: gama de ganchos automáticos evo
2,500 kgs./5,511 lbs.
2,500 kgs./5,511 lbs.
Top Link
El sistema que une el gancho con la grúa se puede personalizar para adaptarse a cualquier situación.
Consulta los diferentes Top Links aquí
Diseño Fail-safe
Igual que nuestros ganchos más grandes, el evo2 está diseñado bajo un principio fail-safe que hace imposible que suelte una carga suspendida. Por su geometría y su motor, el gancho nunca soltará la carga si no está bien apoyada sobre una superficie horizontal.
Codificador
El gancho evo2 incorpora un innovador codificador de posición, que permite conocer la posición exacta del gancho y tener un mayor control. Así se alarga la vida del motor y las operaciones son más seguras. El sensor es sin contacto: sin desgaste y sin mantenimiento.
Batería y carga del evo2
Una carga de 3 horas da hasta una semana de uso combinado. Misma batería para el evo2 y el evo2L.
- Carga completa en 3 horas.
- Hasta una semana de uso combinado con una sola carga.
- Más pequeña y ligera que la del resto de la gama evo.
- Pantalla E-ink de 14 segmentos que muestra el nivel de carga.
- Electrónica que optimiza el consumo.
EVO2-1700 · Estándar
EVO2-1700-T · Alta temperatura
+×ch220 evo2 · Cargador individual
ch220 evo2 · Cargador individual
+×chx10 evo2 · Cargador múltiple
chx10 evo2 · Cargador múltiple
| Tipo de operación | evo2 / evo2L | evo2 / evo2L + LEDs | |
|---|---|---|---|
| Tiempo de carga | Con cargador Elebia | 3 horas | 3 horas |
| Tiempo en standby | El dispositivo está encendido y en reposo; sin abrir ni cerrar. | 112 horas | 68 horas |
| Funcionamiento continuo | El dispositivo abre y cierra de forma continua, sin descanso. | 9.109 ciclos / 20 h | 1.110 ciclos / 10 h |
| Uso combinado | El dispositivo hace un ciclo completo de apertura y cierre cada 3 minutos. | 2.783 ciclos / 5 d 19 h | 840 ciclos / 42 h |
➝ Pruebas realizadas a 20 ºC. ➝ El número de ciclos puede variar según el peso liberado. ➝ El consumo de la radio puede variar según su configuración.
Sistema magnético
Los ganchos elebia incorporan un sistema magnético único, formado por 32 imanes permanentes de neodimio. Estos imanes están colocados en una configuración precisa que genera un campo magnético orientado con 3 funciones: atraer, centrar y orientar la anilla. Este componente básico, presente en todos nuestros ganchos, es el que permite el enganche de cargas a distancia.
También se pueden configurar otras opciones:
Imán estándar
REF.: IMÁN ESTÁNDAR
El imán estándar está compuesto por 32 imanes permanentes que crean un campo magnético y realizan las tres funciones que caracterizan los ganchos elebia: atrae el objetivo, lo centra y lo orienta hacia la anilla. Es el componente básico que permite el enganche de cargas a distancia gracias a un control remoto.
Imán con sensor
REF.: OPCIÓN S
Un sensor en el imán indica cuándo la anilla está en contacto con él. Esta información se muestra en el mando eMAX. Las unidades con sensor en el imán se pueden configurar en «modo Autoclose»: el gancho se cierra automáticamente cuando el sensor detecta que la anilla está en posición. La sensibilidad o el nivel de activación del sensor se puede ajustar a las necesidades del cliente.
Sin imanes
REF.: OPCIÓN V
Sin sistema magnético.
Recomendado para: aplicaciones en las que solo se necesita la liberación a distancia.
Báscula
Toda la gama de ganchos se puede ampliar con una célula de carga para pesar la carga que se eleva. Esta célula de carga es precisa, fiable, compacta y está totalmente integrada en el gancho, sin aumentar su peso ni sus dimensiones. La célula de carga se recomienda para evitar sobrecargas y controlar la carga. También se puede instalar en modelos anteriores de nuestros ganchos.
Combinada con el mando eMAX, la célula de carga convierte todos nuestros ganchos en una báscula precisa con funciones avanzadas.
Especificaciones
| Tipo de célula de carga | Anillo de flexión |
| Material | Acero inoxidable |
| Protección | IP67 (EN60529) |
| Capacidades nominales (Ln) | 2,500 |
| Clase de precisión | 0.2% |
| Carga muerta mínima | 0% Ln |
| Carga de servicio | 120% Ln |
| Carga de rotura | 500% Ln |
| Error total | < ±0.2% Sn |
| Error de repetibilidad | < ±0.04% Sn |
| Efecto de la temperatura: | |
| en cero | < ±0.01% Sn / 5 ºK |
| en la sensibilidad | < ±0.01% Sn / 5 ºK |
| Error de fluencia (30 min.) | < ±0.03% Sn |
| Compensación de temperatura | -20 ºC a 50 ºC |
| Límites de temperatura | -30 ºC a 70 ºC |
| Sensibilidad nominal (Sn) | 2 ±0.25% mV/V |
| Tensión de entrada nominal | 10V |
| Tensión de entrada máxima | 15V |
| Impedancia de entrada | 800 ±30 Ω |
| Impedancia de salida | 700 ±5 Ω |
| Salida sin carga | < ±2% Sn |
| Resistencia de aislamiento | > 5,000 MΩ |
| Deflexión máxima (a Ln) | 0.4 mm. |
Control remoto
Abre y cierra el gancho o recibe información en tiempo real del peso, el nivel de batería y otros valores de la operación de elevación.
Como el resto de nuestros productos de elevación, el gancho evo2 se puede vincular a cualquiera de nuestros mandos a distancia.
Bumpers evo2
El bumper es el amortiguador perfecto que protege los ganchos de los impactos.
– Con la seguridad siempre presente, los nuevos bumpers evo2, que protegen los ganchos de los impactos, incorporan ahora un indicador de estado LED que muestra en todo momento el estado del gancho con un código de 4 colores de alta luminosidad, visible desde la posición del operario.
– Protegen el gancho y la carga de arañazos y del desgaste diario.
– Protegen a los trabajadores en caso de impacto.
– Alargan la vida del producto.
– Reducen los costes de mantenimiento.
Más información sobre los bumpers evo2
Bumper evo2 con LEDs
Bumper evo2
¡Míralo en acción!
Enganche y liberación a distancia: nadie tiene que acercarse a la carga.
Entornos especiales
Los ganchos estándar son robustos y están diseñados y fabricados para trabajar en casi cualquier
industria. Para entornos especiales, dispones de las siguientes opciones:
Marino
Pintura C5M y componentes AISI.
Recomendado para:
Entornos marinos
Industrias:
Aerogeneradores offshore, grúas a bordo, boyas
Más información aquí
DNV
Los ganchos evo5, evo10 y evo20 cumplen la DNVGL-ST-0377 (norma para equipos de elevación a bordo) y la DNVGL-ST-0378 (norma para equipos de elevación offshore y en plataformas).
Recomendado para:
Operaciones offshore
Industrias:
Aerogeneradores offshore, grúas a bordo
Más información aquí
ATEX/IECEx
Unidades con certificación IECEx para zonas 1 y 21 según la Directiva Europea 2014/34/UE y las normas internacionales IECEx.
Certificación IECEx para trabajar en emplazamientos clasificados como zona 1 y zona 21 según la Directiva Europea 99/92/CE y las normas internacionales IECEx.
Recomendado para:
Operaciones en atmósferas potencialmente explosivas
Industrias:
Petróleo y gas, minería y química
Más información aquí
Protector térmico
Protector térmico que protege el gancho y sus componentes electrónicos del calor radiante y amplía el rango de temperatura de trabajo.
Recomendado para:
Operaciones en las que los ganchos están sometidos a temperaturas extremadamente elevadas y calor radiante
Industrias:
Fundiciones
Más información aquí
Enlaces rápidos
Configurador de ganchos
Personaliza y configura
tu gancho para grúa
y sus accesorios.
Solicita una demo
Solicita una demo para ver
en persona qué gancho
se adapta mejor a ti.
Manual de usuario
Toda la información que necesitas
sobre nuestra gama
de ganchos.
Preguntas frecuentes sobre los ganchos evo2
¿Por qué el diseño del evo2 es diferente al del resto de la gama evo?
El gancho evo2 se concibió en origen para operaciones portuarias, como la manipulación de big bags, pasta de papel y productos a granel en general. Su diseño tenía que ser más pequeño, ligero y compacto.
¿Se pueden usar los ganchos evo en entornos especiales como agua, fundiciones o aplicaciones offshore?
Sí. Con configuraciones especiales, los ganchos se pueden utilizar en operaciones bajo el agua, con certificación DNV, en atmósferas explosivas (ATEX/IECEx) y con temperaturas elevadas y calor radiante.
¿Los ganchos no se dañan con el uso diario?
La vida del producto se puede alargar con los bumpers. Protegen el gancho (y a los operarios) de los impactos, reducen los costes de mantenimiento y mejoran la seguridad en cualquier operación de elevación.
El gancho evo engancha y libera cualquier carga a distancia de forma automática, sin manipulación manual en ningún momento de la elevación.
¿Solo necesitas liberación a distancia? Ver el gancho R2 →
¿Cuánto dura la batería del evo2?
En las pruebas de Elebia a 20 ºC, una batería del evo2 completamente cargada dura 112 horas en standby, 9.109 ciclos (20 horas) en funcionamiento continuo o 2.783 ciclos (5 días y 19 horas) con un ciclo de apertura y cierre cada 3 minutos. La carga completa tarda 3 horas con el cargador Elebia.
