Подъемный крюк NEO100 – Наш самый большой крюк!





Грузоподъемность 100 000 кг/220 462 фунтов

Идеально подходит для негабаритных точек подъема до 180мм Ø

Коэффициент запаса прочности 4:1

Отказоустойчивая конструкция: Невозможно сбросить подвешенный груз

С весовой ячейкой, светодиодным индикатором состояния, лазерным указателем и другими функциями для безопасности и производительности.

Как он работает?

Подъемный крюк NEO100 приближается к точке подъема, и как только
триггер соприкасается с точкой подъема, начинается действие закрытия.

Как только датчик распознает, что крюк находится в закрытом положении,
он автоматически защелкивается, при этом состояние светодиода меняется
с зеленого (открыт) на красный (промежуточное состояние) и, наконец, на синий (закрыт).

Как только индикатор состояния светодиода становится синим,
и груз готов к подъему и транспортировке.

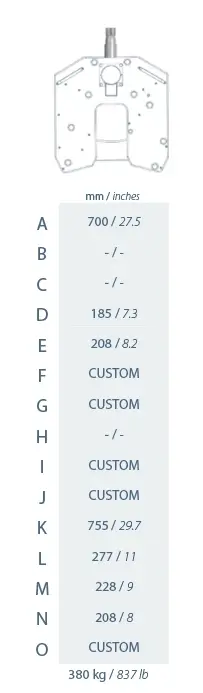

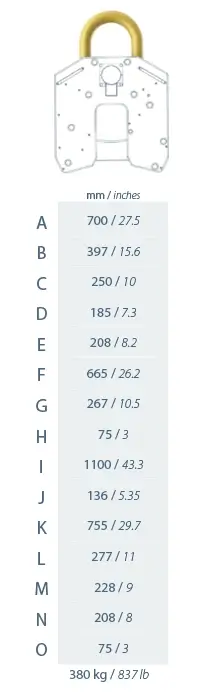

В деталях

Lifting Hook NEO50

Максимальный снимаемый вес составляет от 100 kgs./220 lbs.*

* Для получения более высоких значений обратитесь в отдел продаж.



Светодиодный индикатор состояния

Как и остальные продукты линейки NEO, NEO100 оснащен дополнительной мерой
безопасности — светодиодным индикатором с высокой яркостью, который постоянно показывает состояние подъемного
крюка посредством яркой 4-цветной кодовой схемы, видимой с местонахождения оператора.

Зеленый: Подъемный крюк открыт / Высвободить груз
Красный: Промежуточный: Не поднимать!
Синий: Подъемный крюк закрыт / Подъем и маневр груза
Белый: Батарея разряжена



NEO100 lifting hook with leds

Умная батарея

Состояние высокоемкой батареи отображается на 14-сегментном экране Eink.

Когда NEO100 находится в режиме Smart Nap, его электроника и светодиодный индикатор
состояния будут неактивны до тех пор, пока крюк не коснется точки подъема груза,
что усовершенствует эффективность работы батареи и энергопотребление.

С помощью пульта дистанционного управления eMAX электронная схема подъемного крюка может
быть настроена таким образом, что, когда заряд батареи будет ниже заданного пользователем
порогового значения, крюк может быть только открыт.

При использовании такого порогового значения, даже если батарея почти разряжена,
вы всегда сможете открыть подъемный крюк и высвободить груз.



Smart battery for NEO100 lifting hook



Всегда включено/Smart Nap/h2>

Всегда включено

В режиме «Всегда включено» цветовая кодовая схема
светодиодного индикатора состояния будет всегда видна.
Включите этот режим, просто нажав верхнюю кнопку рядом с батареей.

Срок службы батареи:
5000 циклов / 250 часов в режиме ожидания.

NEO100 lifting hook always on width=

Smart Nap

Режим «Smart Nap» снижает потребление заряда батареи, активируя светодиодную цветовую кодовую схему, когда крюк NEO100 начинает свое закрывающее движение. Светодиодные индикаторы и батарея не активны

Срок службы батареи:
5000 циклов / до 2 месяцев в режиме ожидания.

neo100 lifting hook smart nap



Весовая ячейка *

NEO100 оснащен высокоточной весовой ячейкой.

С весовой ячейкой, составляющей 1% от предела рабочей нагрузки (1000 кг),
мигание светодиодного индикатора состояния имеет более высокую частоту.
Благодаря этому можно визуально распознать, что подъемный крюк закрыт, а груз подвешен.

* Эта функция является дополнительной



NEO100 lifting hook load cell



Узнать больше о весовой ячейке

Specifications

Load Cell Type Flexion Ring
Material Stainless Steel
Protection IP66
Nominal Capacity (Ln) 50,000
Precision Class 0.5%
Minimum Dead Load 0% Ln
Service Load 150% Ln
Ultimate Load 400% Ln
Total Error < ±0.5% Sn
Repeatability Error < ±0.02% Sn
Creep Error (30 min.) < ±0.01% Sn
Temperature Compensation -20 ºC to 60 ºC
Temperature Limits -20 ºC to 90 ºC
Nominal Sensivity (Sn) 1 ±0.25% mV/V
Input Impedance 400 ±30
Output Impedance 352 ±5
No Load Input < ±2% Sn
Insulation Resistance > 5,000 M
Temperature Effect:
on zero < ±0.02% Sn / 5 ºC
on sensitivity < ±0.02% Sn / 5 ºC

Лазерный указатель

NEO100 оснащен лазерным указателем в качестве дополнительной функции.

Он действует как направляющая для того, чтобы подъемный крюк NEO100
находился в правильном положении при приближении к точке подъема.

ктивируется простым нажатием на кнопку, расположенную рядом с батарейным отсеком.

* Эта функция является дополнительной



Отказобезопасная конструкция

Как и все наши другие подъемные устройства, NEO100 имеет отказобезопасную конструкцию.
После того, как груз был правильно размещен на подъемном крюке, невозможно высвободить или сбросить поднимающийся груз.

fail-safe designed neo100 lifting hook

Дистанционное управление

Зацепите и высвободите любой груз удаленно посредством какого-либо из наших пультов дистанционного управления.
Пульты eMINI, eMAX и eINST позволяют простое и надежное управление безопасным способом.

Отправьте все необходимые команды и получите всю информацию о подъемном крюке NEO100
прямо через выбранный вами пульт дистанционного управления.



Remote Control Crane Hook

Ручное управление

Если вдруг возникает необходимость вручную перезагрузить электронику NEO100, то такой процесс очень прост.

На уровне земли, затем просто откройте крышку и подождите, пока светодиоды не станут зелеными.

Если процесс ручной коррекции необходимо выполнить на высоте, достаточно сделать всего три шага:

1. Вставьте кончик / наконечник шеста в слот крышки.
2. опустите кончик / наконечник шеста, пока он не достигнет нижнего узкого паза слота крышки.
3. Потяните, пока крышка не откроется, и подождите, пока светодиоды станут зелеными.



Дистанционное высвобождение Подъемный крюк

Уровень земли

На высоте



Нормативные стандарты

Подъемный крюк NEO100 сертифицирован согласно следующим нормативным стандартам:

ETSI EN 303 446-1 V1.1.0 EN 10204 3.1.B UNE-EN 60730-1:2013
ETSI EN 303 446-2 V1.1.0 UNE-EN ISO12100:2012 UNE-EN 61000-6-4:2007
ETSI EN 300 220-1 V3.1.1 UNE-EN 1050 UNE-EN 61000-6-2:2006
ETSI EN 300 220-2 V3.1.1 UNE-EN 13135:2013 UNE-EN 60204-1:2007

Директива о безопасности машин (D2006/42/EC).

Директива по электромагнитной совместимости (2014/30/EU).

Обеспечение качества продукции в соответствии с ISO9001.

Директива о низком напряжении (2014/35/EU).

Директива по радиооборудованию (2014/53/EU).

Сертификационный номер конструкторского дизайна ARIB 203-JN0689.

Идентификатор FCC 2ACLHEVO для класса оборудования: Цифровая система передачи.

Каждый механизм поставляется со штампом CE и декларацией соответствия CE.

elebia является членом F.E.M. (Европейская федерация по обработке материалов).
