Gancio di Sollevamento NEO50/NEO60
Il gancio di sollevamento NEO50/NEO60 è stato progettato come soluzione per sollevare e trasportare qualsiasi carico, così come per grandi punti di sollevamento fino a 130 mm Ø. Con una capacità di sollevamento di 50,000 kgs. (110.231 lbs.)/60,000 kgs. (132,277 lbs.) e caratteristiche di produttività e sicurezza avanzate, il gancio di sollevamento NEO50/NEO60 è la miglior soluzione di sollevamento.
Ganci NEO50/60: sollevare carichi pesanti in modo semplice
Il gancio NEO50 ha una portata (WLL) di 50.000 kg / 110.231 lbs.
Coefficiente di sicurezza 4:1.
__________________________________________________________________________________
Il gancio NEO60 ha una portata (WLL) di 60.000 kg / 132.277 lbs.
Coefficiente di sicurezza 3:1.
La vita utile del gancio NEO60 è limitata a 20.000 sollevamenti (UNE-EN 13155:2004+A2).
Il gancio NEO60 è dotato di un contatore elettromeccanico che registra i cicli.
Scopri tutti i nostri ganci di sollevamento NEO
Come funziona?
Il gancio NEO si avvicina al punto di sollevamento e, quando il grilletto lo tocca, inizia la chiusura.
Quando il sensore rileva che il gancio è chiuso, si blocca automaticamente e il LED passa dal verde (aperto) al rosso (posizione intermedia) e infine al blu (chiuso).
A quel punto il carico è pronto per essere sollevato e trasportato.
Nel dettaglio
Ø massimo del punto di sollevamento: 110 mm
Peso massimo rilasciabile: da 13 a 17 kg / da 28 a 37 lbs*
* Per valori superiori, contatta l’ufficio commerciale.
Punti di sollevamento adatti al NEO50 e al NEO60
Il NEO50 e il NEO60 sono larghi 125 mm (4,92 in), 149 mm (5,87 in) con il finger. Si consiglia uno spazio libero minimo di 130 mm (5,12 in) tra le piastre. Il Ø massimo del punto di sollevamento è di 110 mm (4,33 in).

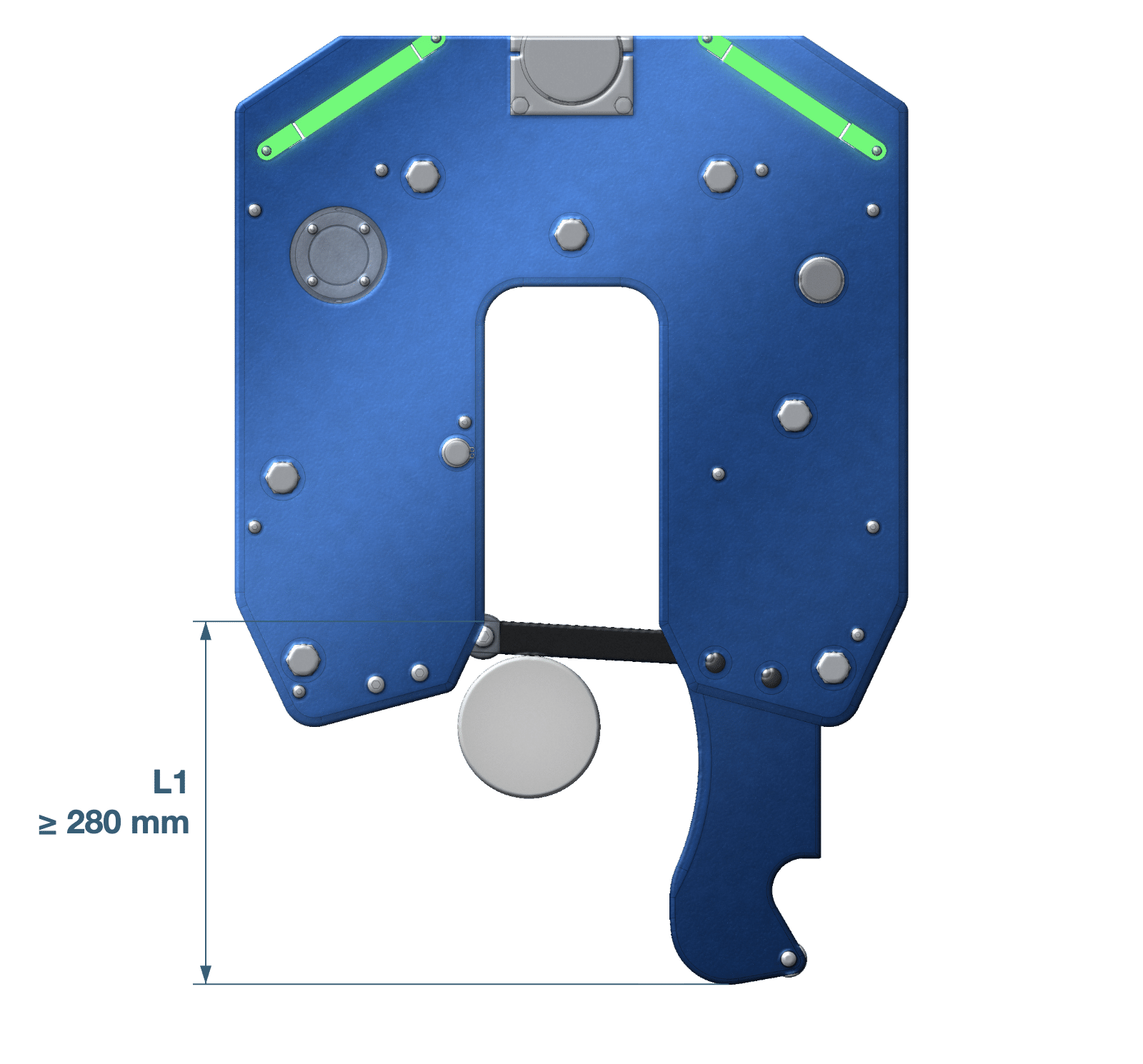

Senza finger
L1 ≥ 280 mm (11 in)
L1 è lo spazio libero minimo necessario tra la base del punto di sollevamento e il perno di presa per consentire l’ingresso e la chiusura del gancio.

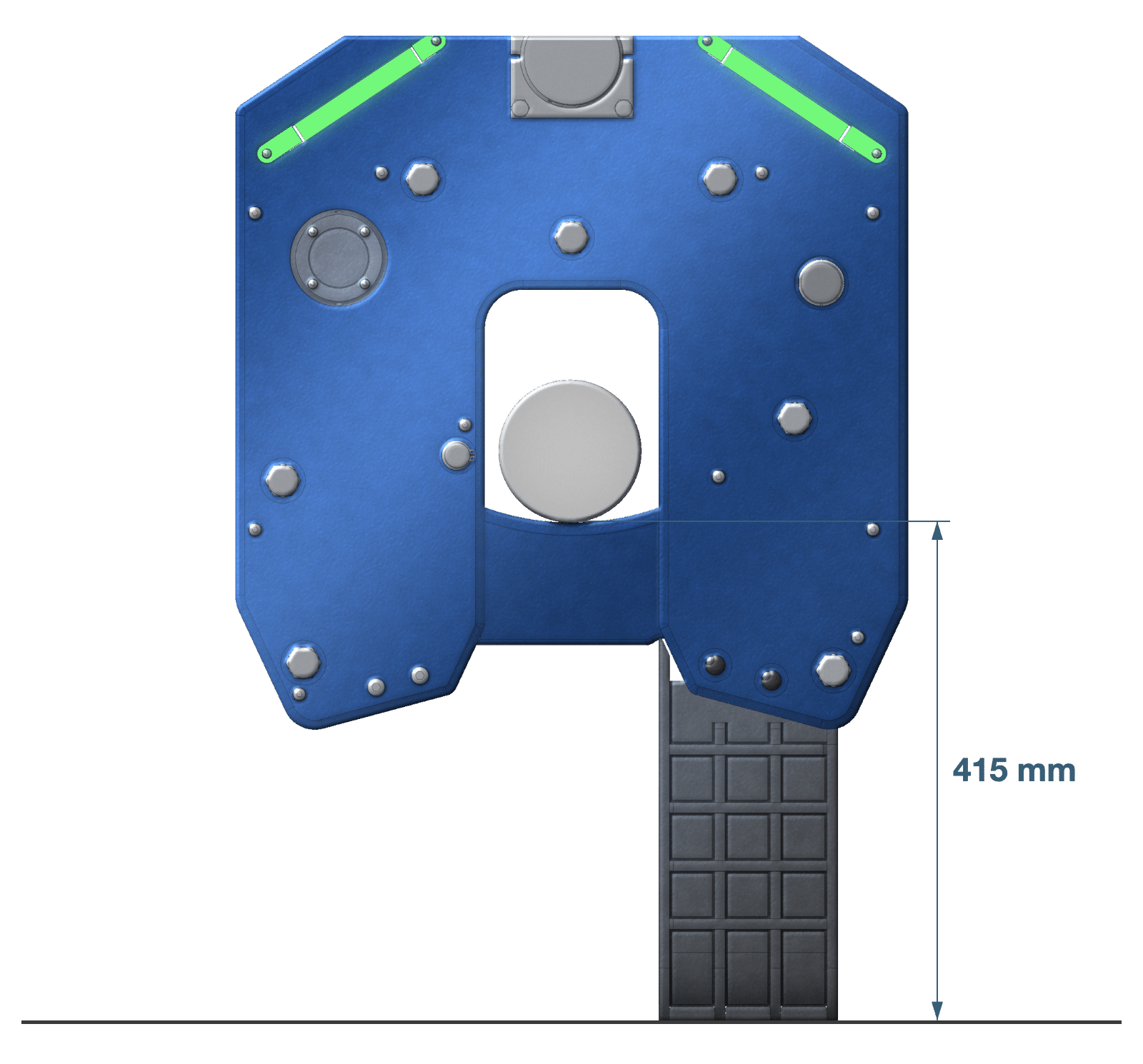

Con finger
Distanza minima tra il pavimento e la parte inferiore del perno, senza chiusura automatica: 415 mm (16,34 in).
L’altezza del centro del perno dipende dal suo diametro.
Indicatore di stato a LED
Oltre al design fail-safe, comune a tutti i nostri prodotti di sollevamento, il NEO50 e il NEO60 sono dotati di un indicatore di stato a LED ad alta luminosità, una misura di sicurezza aggiuntiva che mostra in tempo reale lo stato del gancio con uno schema a 4 colori, ben visibile dalla posizione dell’operatore.
Verde: gancio aperto / rilascio del carico
Rosso: posizione intermedia: non sollevare!
Blu: gancio chiuso / sollevamento e movimentazione del carico
Bianco: batteria scarica
Batteria intelligente
Non dovrai più preoccuparti di una batteria scarica grazie alla tecnologia ricaricabile agli ioni di litio della batteria ad alta capacità.
In modalità Smart Nap, l’elettronica e l’indicatore a LED si attivano solo quando il gancio tocca il punto di sollevamento, migliorando l’efficienza della batteria e riducendo i consumi.
Il coperchio del vano ha una chiusura di sicurezza che impedisce alla batteria di cadere in caso di urto.
Con il telecomando eMAX puoi impostare un livello minimo di carica: al di sotto, il gancio si può solo aprire. Così, anche con la batteria quasi scarica, puoi sempre aprire il gancio e rilasciare il carico.
Always On / Smart Nap
Always On
In modalità «Always On», lo schema di colori dell’indicatore a LED è sempre visibile. Il blu (chiuso) e il verde (aperto) restano fissi per 10 secondi e poi lampeggiano per risparmiare batteria. Si attiva con il pulsante superiore accanto alla batteria.
Durata della batteria: 5.000 cicli / 250 ore in standby.
Smart Nap
La modalità «Smart Nap» riduce i consumi: lo schema di colori del LED si attiva solo quando il gancio inizia a chiudersi. Fino ad allora il gancio è a riposo ed elettronica e batteria non sono attive.
Durata della batteria: 5.000 cicli / fino a 2 mesi in standby.
Cella di carico *
Il NEO50 e il NEO60 possono essere dotati di una cella di carico.
È precisa, affidabile, robusta, compatta e completamente integrata nel gancio e non comporta alcun aumento del peso o delle dimensioni del prodotto.
Con la cella di carico, a partire dall’1 % della portata, l’indicatore a LED lampeggia più velocemente. Così si vede subito che il gancio è chiuso e ha un carico sospeso.
* Questa funzione è opzionale
Maggiori informazioni sulla cella di carico
Specifiche tecniche
| Tipo di cella di carico | Anello a flessione |
| Materiale | Acciaio inox |
| Protezione | IP66 |
| Portata nominale (Ln) | 50,000 |
| Classe di precisione | 0.5% |
| Carico morto minimo | 0% Ln |
| Carico di servizio | 150% Ln |
| Carico di rottura | 400% Ln |
| Errore totale | < ±0.5% Sn |
| Errore di ripetibilità | < ±0.2% Sn |
| Errore di creep (30 min) | < ±0.1% Sn |
| Compensazione termica | da -20 °C a 60 °C |
| Limiti di temperatura | da -20 °C a 90 °C |
| Sensibilità nominale (Sn) | 1 ±0.25% mV/V |
| Impedenza di ingresso | 400 ±30Ω |
| Impedenza di uscita | 352 ±5Ω |
| Segnale a vuoto | < ±2% Sn |
| Resistenza di isolamento | > 5,000MΩ |
| Effetto della temperatura: | |
| sullo zero | < ±0.02% Sn / 5 ºC |
| sulla sensibilità | < ±0.02% Sn / 5 ºC |
Puntatore laser *
Come optional, il NEO50 e il NEO60 possono essere dotati di un puntatore laser. Durante il sollevamento, a una certa distanza, è facile valutare male la profondità.
Il puntatore laser fa da guida per portare il gancio nella posizione corretta quando si avvicina al punto di sollevamento.
Si attiva manualmente con il pulsante accanto al vano batteria.
* Questa funzione è opzionale
Design fail-safe
Grazie al design fail-safe, una volta che il carico è posizionato correttamente sul gancio, è impossibile rilasciarlo o farlo cadere durante il sollevamento.
Controllo remoto
Aggancia qualsiasi carico a distanza con uno qualsiasi dei nostri telecomandi. Tutti consentono un controllo semplice e affidabile, con logica fail-safe.
Invia tutti i comandi e ricevi tutte le informazioni dai ganci di sollevamento NEO50 e NEO60 direttamente sul tuo telecomando.
Punta metallica *
Si può aggiungere una punta metallica che facilita l’orientamento e l’avvicinamento del NEO al punto di sollevamento. In acciaio ad alta resistenza, protegge il gancio dagli urti.
* Questa funzione è opzionale
Guardalo in azione!
Stampi a iniezione
Sollevamento e movimentazione di forni a campana
Apertura manuale
Se fosse necessario escludere manualmente l’elettronica del NEO, la procedura è molto semplice.
A terra, basta aprire il coperchio e attendere che i LED diventino verdi.
In quota bastano tre passaggi:
1. Inserisci la punta dell’asta nella fessura del coperchio.
2. Abbassa la punta dell’asta fino all’estremità inferiore stretta della fessura.
3. Tira finché il coperchio si apre e attendi che i LED diventino verdi.
A terra
In quota
Normative
I ganci NEO50 e NEO60 sono conformi alle seguenti norme, direttive e certificazioni.
Sollevamento e sicurezza delle macchine
- – UNE-EN 13135:2013 (NEO50)
- – EN 10204 3.1.B (NEO50)
- – UNE-EN 13155:2004+A2 (NEO60)
- – UNE-EN ISO 12100:2012
- – UNE-EN 1050 (NEO50)
- – UNE-EN 60204-1:2007
Elettrica e radio
- – UNE-EN 60730-1:2013 (NEO50)
- – UNE-EN 61000-6-2:2006
- – UNE-EN 61000-6-4:2007
- – ETSI EN 303 446-1 V1.1.0 · ETSI EN 303 446-2 V1.1.0 (NEO50)
- – ETSI EN 300 220-1 V3.1.1 · ETSI EN 300 220-2 V3.1.1 (NEO50)
Direttive UE
- – Direttiva Macchine 2006/42/CE
- – Direttiva EMC 2014/30/UE
- – Direttiva Bassa Tensione 2014/35/UE
- – Direttiva Apparecchiature Radio 2014/53/UE
Certificazioni e qualità
- – Qualità della produzione garantita secondo ISO 9001
- – Certificazione di progetto ARIB n. 203-JN0689
- – Identificativo FCC 2ACLHEVO (sistema di trasmissione digitale)
- – Marcatura CE e dichiarazione CE di conformità con ogni gancio
- – Membro della F.E.M. (Federazione Europea della Movimentazione)
Le norme senza indicazione del modello si applicano sia al NEO50 sia al NEO60.
Link rapidi
Richiedi una demo
Vuoi vedere dal vivo cosa possono fare per la tua azienda i ganci di sollevamento NEO?
Domande frequenti sul NEO50 e sul NEO60
A cosa serve l’indicatore di stato a LED?
L’indicatore di stato a LED ad alta luminosità è una misura di sicurezza aggiuntiva che mostra in tempo reale lo stato del gancio con uno schema a 4 colori, ben visibile dalla posizione dell’operatore.
Quanti modelli comprende la gamma di ganci NEO?
La gamma NEO comprende 5 modelli con quattro portate: 20 t, 50 t, 60 t e 100 t.
Quale punto di sollevamento è adatto al NEO50 e al NEO60?
I ganci NEO50 e NEO60 sono progettati per sollevare e trasportare qualsiasi carico, anche con punti di sollevamentodi grandi dimensioni. Il diametro massimo del punto di sollevamento è indicato nella sezione Nel dettaglio.
