Ganxo evo5 i evo25
Molt més que un ganxo d’elevació per a grues.
El Ganxo del Futur
Amb la gamma evo de ganxos automàtics per a grues, Elebia, el líder del mercat en solucions d’elevació automàtiques, incrementa la seguretat i la productivitat de les grues. El ganxo de seguretat pot carregar des de 2,5 tones del model evo2 fins a les 25 tones i permet enganxar i desenganxar les càrregues de manera remota.
La gamma patentada de ganxos de seguretat està equipada amb un imant potent a la seva zona inferior i, quan aquest s’acosta a la càrrega, atrau i posiciona l’anella. Gràcies al comandament a distància, l’operari dóna l’ordre i el ganxo Elebia es tanca, atrapa l’eslinga i la grua aixeca la càrrega sense cap manipulació addicional, la qual cosa redueix el temps de la maniobra i alhora incrementa la seguretat de l’operari.
Els equips d’elevació amb els quals funciona el ganxo són eslingues de cable i de cadena, anelles d’elevació, eslingues tèxtils i fins i tot sacs big bag. Amb el nou ganxo de càrrega d’Elebia, les càrregues s’aixecaran i es deixaran de manera remota, amb el consegüent augment de la productivitat.
Com funciona?
Els ganxos d’elevació evo enganxen i alliberen la càrrega de forma remota. Els ganxos de grua controlats a distància generen un camp magnètic que
1. atrau l’anella, l’eslinga o l’accessori d’elevació…
2. …l’orienta…
3. …i la centra.
L’operari després prem el botó “tancar” al comandament per tancar automàticament els ganxos d’elevació per a diferents tipus de grues, sense intervenció manual, operant de forma remota des d’una distància segura.
Visita el nostre canal de YouTube per comprovar com els ganxos enganxen i alliberen qualsevol càrrega de manera remota en diferents aplicacions i en diferents indústries.
Intel·ligent
Un sensor a l’imant indica quan l’anella està en posició. Tota aquesta informació queda registrada al comandament eMAX, que actua com un HUB recopilant tota la informació i registrant l’activitat del ganxo industrial.
Eficient

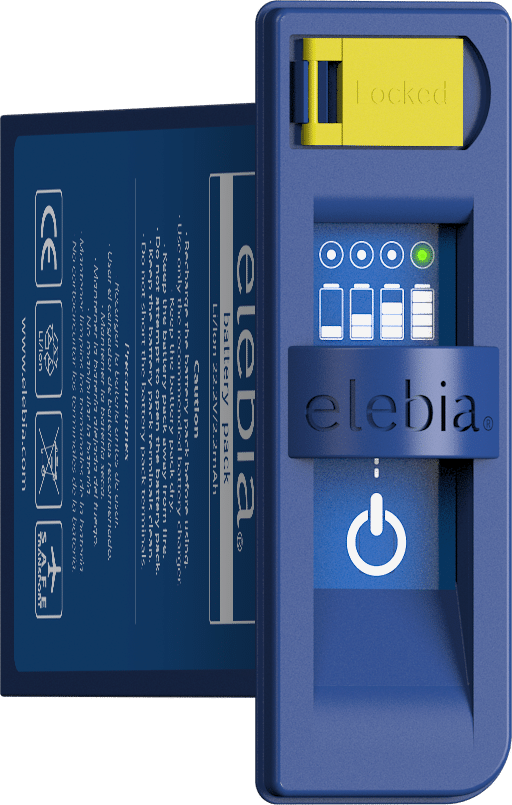

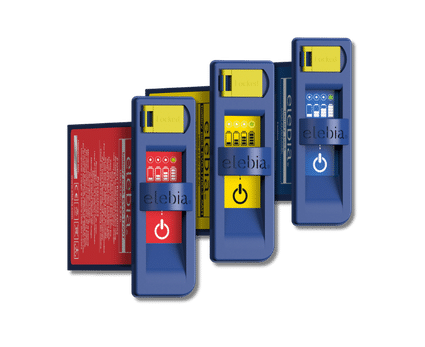

Hem redissenyat la bateria d’alta capacitat per millorar la seva durada en cada càrrega i reduir així el consum d’energia del ganxo. Es carrega en tres hores i permet fins a 5.000 cicles o 250 hores en espera.
Potent
El nou motor permet alliberar fins a 20 kg de càrrega, evitant problemes amb eslingues pesades. Gràcies al control electrònic es pot ajustar el límit d’alliberament de càrrega, protegit per un embragatge que evita que les sobrecàrregues o impactes danyin el motor.
Resistent
Dissenyat per treballar en les condicions més dures (acereries, ports, temperatures extremes) i fabricat amb els millors materials. Ganxo forjat tipus T o V, amb cos d’acer WELDOX d’alta resistència.
Disseny Fail-safe
El ganxo evo5 ha estat dissenyat per incrementar la seguretat i augmentar la productivitat. Està concebut sota el principi “fail-safe”, a prova de fallades, que significa que NO POT ALLIBERAR càrregues suspeses. És un tret característic en tots els nostres dissenys i s’aconsegueix sense necessitat de sensors ni components elèctrics.
Tancament
Els ganxos evo5 a evo25 es poden configurar amb pestell de molla o amb pestell rígid.
Gamma
Per obtenir informació sobre el ganxo evo2, fes clic aquí: evo2
5.000 kg / 11.023 lbs
10.000 kg / 22.046 lbs
10.000 kg / 22.046 lbs
20.000 kg / 44.092 lbs
20.000 kg / 44.092 lbs
25.000 kg / 55.115 lbs
Sistema Magnètic
Els ganxos evo5 i evo25 d’Elebia venen amb un sistema magnètic únic compost per 32 imants permanents de neodimi col·locats en una configuració precisa que genera un camp magnètic orientat amb tres funcions principals: atreure, centrar i orientar l’anella. Aquest component bàsic, present a tots els ganxos, és el que permet l’enganxament de les càrregues a distància.
A més de l’ancoratge, hi ha altres opcions de configuració per als ganxos:
Imant estàndard
REF.: STANDARD MAGNET
L’imant estàndard està compost per 32 imants permanents que formen un camp magnètic i realitzen les tres funcions que caracteritzen els ganxos Elebia: atrauen l’objectiu, el centren i l’orienten cap a l’anella. És el component bàsic que permet l’enganxament a distància de les càrregues gràcies a un comandament extern.
Imant amb Sensor
REF.: OPCIÓ S
Un sensor a l’imant indica quan la càrrega està enganxada. Aquesta informació es mostra al control remot eMAX. Les unitats amb imant i sensor es poden configurar en “Mode Tancament Automàtic”: el ganxo es tancarà automàticament quan l’imant amb sensor detecti que l’anella és a lloc. El nivell de sensibilitat de l’imant amb sensor es pot ajustar a les necessitats del client.
Power Magnet
REF.: OPCIÓ PM
Incorpora un imant de més potència.
Sense Imant
REF.: OPCIÓ V
Ganxo automàtic sense sistema magnètic.
Bàscula per a Ganxo de Grua
La gamma completa de ganxos automàtics per a grua es pot actualitzar amb una cèl·lula de càrrega per conèixer el pes que s’està aixecant. Aquesta cèl·lula de càrrega per a ganxos de grua o de construcció és precisa, fiable, robusta, compacta i totalment integrada en el ganxo d’elevació.
És recomanable per prevenir sobrecàrregues i tenir control constant de la càrrega. Es pot instal·lar, a més del nostre nou ganxo automàtic, en models anteriors de la gamma evo.
La cèl·lula de càrrega per a ganxo de grua, en combinació amb el control remot eMAX, converteix el ganxo en una bàscula d’altes prestacions.
Opció Alarma
– En superar la capacitat de càrrega i/o el límit de pes preestablert de l’avís al control remot eMAX configurat a Settings -> Emax -> Scale -> Alarms -> Warning (On) -> Value -> (Configurar Valor)
– En cas de càrrega desequilibrada, configurada al Diferencial del control remot eMAX, a Settings -> Emax -> Scale -> Alarms -> Differential (On) -> Value -> (Configurar Valor)
En tots dos casos, l’alarma acústica i els avisos (zumbador, vibrador) es desactivaran automàticament un cop es modifiqui l’excés de pes i/o quan la càrrega estigui correctament equilibrada.
Codificador de Posició
A més de la bàscula, hem integrat el codificador de posició per a ganxos en tota la gamma evo. Aquesta actualització representa un element extra de seguretat en totes les operacions de càrrega i descàrrega. Permet conèixer l’angle exacte de posició del ganxo en qualsevol moment gràcies a la informació que transmet al control remot eMAX.
Aquesta novetat és molt útil en aixecaments on l’operari no té una visió directa del ganxo de seguretat. L’estat del ganxo es controla a través de l’eMAX, que transmet informació en temps real a l’operador.
Amb el codificador de posició i el control remot eMAX, l’usuari sempre sabrà l’estat del ganxo (obert/tancat) i serà informat mitjançant l’indicador acústic, vibrador i pantalla del control remot si la càrrega no està correctament posicionada.
Gràcies a aquesta informació es redueixen les possibilitats d’impactes, s’allarga la vida útil del motor i l’embragatge, i sobretot s’incrementa la seguretat en totes les operacions de càrrega.
El codificador de posició es pot integrar en models anteriors de ganxos, excepte en els models amb pestell accionat per molla.
Controlat per Remot
Obre i tanca el ganxo o rep informació en temps real sobre el pes, nivell de bateria o altres valors del procés d’elevació i transport de la càrrega.
Com la resta dels nostres productes d’elevació, els ganxos evo es poden enllaçar amb un dels nostres comandaments a distància.
Tots permeten un control senzill, flexible, precís i fiable a prova de fallades.
Bumper evo5-evo25 amb LEDs
Amb la seguretat sempre en ment, el nou bumper evo5-evo25, que protegeix els ganxos d’elevació contra impactes, ara també porta un indicador d’estat LED, que mostra l’estat del ganxo d’elevació en tot moment amb un codi de quatre colors visible des de la posició de l’operador.
Fabricat en cautxú de silicona amb duresa Shore de 70 A, és prou rígid i durador per absorbir múltiples impactes.
El nou bumper amb LEDs pot treballar en rangs de temperatura de -40ºC a 200ºC / -40ºF a 392ºF
Tapa de bateria reforçada.
El bumper amb LEDs evo5-evo25 s’adapta a models anteriors i és de fàcil instal·lació.
No és vàlid per al ganxo evo2 ni per a ganxos automàtics amb contrapès.
Bumper evo5-evo25
El bumper per als ganxos d’elevació és l’amortidor perfecte que protegeix els ganxos de seguretat dels impactes, ratllades i desgast diari.
Fabricat en cautxú de silicona amb duresa Shore de 70 A, és prou rígid i durador per absorbir múltiples impactes.
El bumper pot treballar en rangs de temperatura de -40ºC a 200ºC / -40ºF a 392ºF
Tapa de bateria reforçada per evitar que la bateria caigui accidentalment.
El bumper evo5-evo25 s’adapta a models anteriors i és de fàcil instal·lació.
No és vàlid per al ganxo evo2 ni per a ganxos automàtics amb contrapès.
Ganxos Elebia per a entorns especials
Els ganxos automàtics per a grua estàndard són robustos, dissenyats i construïts per treballar en gairebé totes les indústries. Per a entorns especials, existeixen les opcions següents:
Entorn Marí
Pintura C5M i components AISI.
Recomanat per a:
Entorns Marins
Indústries:
Turbines de Vent Offshore, Grues de Bord, Boies
Certificació DNV
Els ganxos evo5, evo10 i evo20 compleixen amb la normativa vigent: Estàndard per a dispositius d’elevació de bord (DNVGL-ST-0377) i Estàndard per a dispositius d’elevació en alta mar i plataformes (DNVGL-ST-0378)
Recomanat per a:
Operacions Offshore.
Indústries:
Turbines de Vent Offshore, Grues de Bord
ATEX/IECEx
Unitats amb certificació IECEx per a les zones 1 i 21 d’acord amb la Directiva Europea 2014/34/EU i els estàndards internacionals IECEx.
Certificació IECEx per treballar en zones classificades com a zona 1 i 21 segons la Directiva Europea 99/92/EC i els estàndards internacionals IECEx.
En comparativa, ATEX/IECEx i la classificació NEC 500/505 de Nord-amèrica, les unitats compleixen amb NEC Classe 1 Divisió 1.
Recomanat per a:
Aplicacions amb ambients potencialment explosius.
Indústries:
Oil & Gas, Mineria i Química.
Protector Tèrmic
Protector tèrmic que protegeix el ganxo i els seus components electrònics de la calor radiada i de temperatures extremes.
Recomanat per a:
Aplicacions en què el ganxo rep molta calor radiada.
Indústries:
Foses.
Estàndards Normatius
Els ganxos evo compleixen amb els estàndards normatius següents:
| ASME B30.10-2009 | UNE-EN 60204-1:2007 | D89/391/EEC |
| ASME B30.20-2010 | UNE-EN 61000-6-4:2007 | D89/654/EEC |
| UNE-EN 1050 | UNE-EN 61000-6-2:2006 | D89/655/EEC |
| UNE-EN 1677-1:2001 + A1:2009 | UNE-EN ISO12100:2012 | D89/656/EEC |
| UNE-EN 1677-2:2001 + A1:2008 | EN 10204 3.1.B | D92/58/EEC 9a |
Directiva 2006/42/CE relativa a la seguretat de màquines.
Directiva EMC (2014/30/EU).
Garantia del Sistema de Gestió de Qualitat d’acord amb la normativa ISO9001.
Directiva de Baixa Tensió (2014/35/UE)
Directiva d’Equips de Ràdio (2014/53/EU)
Certificació DNV GL (evo5 / evo10 / evo20).
Número de Certificació de Disseny de Construcció ARIB 203-JN0689.
Identificador FCC 2ACLHEVO per a Classe d’Equip: Sistema de Transmissió Digital.
Cada mecanisme s’entrega amb el segell CE i una declaració de conformitat de la CE.
elebia és membre de F.E.M. (Federació Europea de Manipulació de Materials).
