Gancho Automático de Grúa



El gancho automático del futuro patentado por elebia incrementa la seguridad y productividad de las grúas. El gancho de seguridad puede cargar desde 2,5 toneladas del modelo evo2 hasta las 25 toneladas y permite enganchar y desenganchar las cargas de manera remota.

Este innovador gancho está equipado con un potente imán en su zona inferior y cuando este se acerca a la carga, atrae y posiciona la anilla. Gracias al control remoto, el trabajador da la orden y el gancho elebia se cierra, atrapa la eslinga y la grúa levanta la carga sin ninguna manipulación adicional, lo que reduce el tiempo de la maniobra a la vez que incremente la seguridad del operario.

Los equipos de elevación con los que funciona el gancho automático son eslingas de cable y de cadena, anillas de elevación, eslingas textiles e incluso sacos big bag y con el nuevo gancho automático elebia se levantarán y liberarán las cargas de manera remota, con el consiguiente aumento de productividad.

¿Cómo funciona?

Los ganchos de elevación automáticos evo elevan y liberan la carga de forma remota. Los ganchos de grúa controlados a distancia generan un campo magnético que

1. atrae la anilla, eslinga o el accesorio de elevación…

2. …lo orienta…

3. …y lo centra.

El operador luego presiona el botón “cerrar” en el control remoto para cerrar automáticamente los ganchos de elevación para grúas, sin intervención manual, operando de forma remota desde una distancia segura.

Vea más videos sobre cómo los ganchos patentados de elevación automáticos evo elevan y liberan cualquier carga de forma remota en diferentes aplicaciones y en diferentes industrias.

Sus ventajas son:

img ficha como funciona 2 - El Gancho Automático del Futuro



Es inteligente

img ficha inteligente - El Gancho Automático del Futuro
Un sensor en el imán indica cuando la anilla está en posición. Toda esta información queda registrada en el control remoto eMAX que actúa como un HUB captando toda la información y registrando toda la actividad del gancho.

Es eficiente

img ficha eficiente - El Gancho Automático del Futuro
Hemos rediseñado la batería de alta capacidad para mejorar su vida durante cada carga y reducir así el consumo de energía del gancho automático. Se carga en tres horas y permite hasta 5.000 ciclos o 250 horas en espera.



Es potente

img ficha potente - El Gancho Automático del Futuro
El nuevo motor permite liberar hasta 20 kgs. de carga así que ya no habrá problemas para liberar eslingas pesadas. Gracias al control electrónico se puede ajustar el límite de liberación de carga, protegido por embrague para que las sobrecargas o impactos no dañen el motor.

Es resistente

weldox steel body e1495181936278 300x259 - El Gancho Automático del Futuro
Diseñado para trabajar en las condiciones más duras (acerías, puertos, temperaduras extremas) y fabricado con los mejores materiales. Gancho forjado tipo T o V, con cuerpo de acero WELDOX de acero de alta resistencia.



Diseño Fail-safe

El gancho automático elebia ha sido diseñado para incrementar la seguridad y aumentar la productividad. Está diseñado bajo el principio “fail-safe”, a prueba de fallos, que significa que NO PUEDE LIBERAR cargas suspendidas. Es un rasgo característico en todos nuestros diseños y se consigue sin necesidad de sensores ni componentes eléctricos.

Más Info

failsafe2 hook - El Gancho Automático del Futuro

Rango

  • evo2 1 - El Gancho Automático del Futuro
    2,5000 kg./5,511 lbs.
  • evo5 1 - El Gancho Automático del Futuro
    5,000 kg./11,023 lbs.
  • evo10c - El Gancho Automático del Futuro
    10,000 kg./22,046 lbs.
  • evo10 1 - El Gancho Automático del Futuro
    10,000 kg./22,046 lbs.
  • evo20 - El Gancho Automático del Futuro
    20,000 kg./44,092 lbs.
  • evo25 - El Gancho Automático del Futuro
    25,000 kg./55,115 lbs.

Sistema Magnético

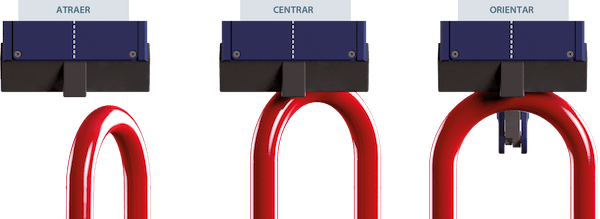

Los ganchos para grúa elebia vienen con un sistema magnético único compuesto por 32 imanes permanentes de neodimio colocados en una configuración precisa que genera un campo magnético orientado con tres funciones principales: atraer, centrar y orientar la anilla. Este componente básico, presente en todos los ganchos automáticos, es lo que permite el enganche de las cargas a distancia.

Además del anclaje, existen otras opciones de configuración para los ganchos automáticos:

Más Info



sistema magnético - El Gancho Automático del Futuro

Imán con Sensor

REF.: OPTION S

img ficha magnet sensor - El Gancho Automático del Futuro

Un sensor en el imán indica cuando la carga está enganchada. Esta información se muestra en el control remoto eMAX. Las unidades de imán con sensor pueden configurarse en “Modo Autocierre”: el gancho se cerrará automáticamente cuando el imán con sensor detecte que la anilla está en posición. El nivel de sensibilidad del imán con sensor se puede ajustar a las necesidades del cliente.

Power Magnet

REF.: OPTION PM (No disponible para evo2)

img ficha power magnet - El Gancho Automático del Futuro

Incorpora un imán de mayor potencia.

Recomendado para: Aplicaciones dónde es difícil ver el punto de elevación. Procesos automatizados, dónde la información del sensor puede ser utilizada por el PLC que controla la grúa.
Recomendado para: Aplicaciones en que el punto de elevación está débilmente atraído por el imán (algunos aceros inoxidables). Aplicaciones en las que el gancho está por debajo de un cable de acero largo, y un excesivo balanceo dificulta atrapar la anilla.

Power Magnet con Pestillo Rígido de Seguridad

REF.: OPTION PMA (No disponible para evo2)

img ficha rigid safety - El Gancho Automático del Futuro
En lugar del pestillo de seguridad estándar (móvil, con muelle), éste es un pestillo fijo, formando un bucle completamente cerrado junto con el gancho.

Sin Imán



REF.: OPTION V

img ficha void - El Gancho Automático del Futuro
Gancho automático sin sistema magnético.

Recomendado para: Aplicaciones donde los puntos de elevación son anillas fijas (cáncamos, manijas, electrodos, etc…).
Recomendado para: Aplicaciones en las que únicamente es necesario el desenganche remoto.

Báscula

El rango completo de ganchos automáticos se puede actualizar con una célula de carga para conocer el peso que está izando. Esta célula de carga para ganchos de grúa es precisa, fiable, robusta, compacta y totalmente integrada en el gancho de elevación y es recomendable para prevenir sobrecargas y tener el control de la misma. Se puede instalar, además de en nuestro novedoso gancho automático, en modelos anteriores de evo.

La célula de carga para gancho de grúa en combinación con el control remoto eMAX convierte el gancho automático en una báscula de prestaciones avanzada.

Más Info



weighing scale 267x300 - El Gancho Automático del Futuro



Especificaciones

evo2 – Ref.OPTION LC2 evo5 – Ref.OPTION LC5 evo10 – Ref.OPTION LC10 evo20 – Ref.OPTION LC20 evo25 – Ref.OPTION LC25
Load Cell Type Compression / Flexion Ring Compression / Flexion Ring Compression / Flexion Ring Traction Traction
Material Stainless Steel Stainless Steel Stainless Steel Stainless Steel Stainless Steel
Protection IP67 (EN60529) IP67 (EN60529) IP67 (EN60529) IP67 (EN60529) IP67 (EN60529)
Nominal Capacities (Ln) 2.500 5.000 10.000 20.000 25.000 Kg
Precision Class 0.2 0.2 0.2 0.2 0.2 %
Minimum Dead Load 0 0 0 0 0 %Ln
Service Load 120 120 120 120 120 %Ln
Ultimate Load 500 500 500 400 400 %Ln
Total Error < ±0.2 < ±0.2 < ±0.2 < ±0.2 < ±0.2 %Sn
Repeatability Error < ±0.04 < ±0.06 < ±0.08 < ±0.08 < ±0.08 %Sn
Temperature Effect
on zero < ±0.01 < ±0.01 < ±0.01 < ±0.01 < ±0.01 %Sn/5ºK
on sensitivity < ±0.01 < ±0.01 < ±0.01 < ±0.01 < ±0.01 %Sn/5ºK
Creep Error (30 min.) < ±0.03 < ±0.03 < ±0.03 < ±0.03 < ±0.03 %Sn
Temperature Compensation -20 ºC to 50 ºC -20 ºC to 50 ºC -20 ºC to 50 ºC -20 ºC to 50 ºC -20 ºC to 50 ºC ºC
Temperature Limits -30 ºC to 70 ºC -30 ºC to 70 ºC -30 ºC to 70 ºC -30 ºC to 70 ºC -30 ºC to 70 ºC ºC
Nominal Sensitivity (Sn) 2 ±0.25% 2 ±0.25% 2 ±0.25% 1 ±0.25% 1 ±0.25% mV/V
Nominal Input Voltage 10 10 10 10 10 V
Maximum Input Voltage 15 15 15 15 15 V
Input Impedance 800 ±30 800 ±30 800 ±30 800 ±30 800 ±30
Output Impedance 700 ±5 700 ±5 700 ±5 700 ±5 700 ±5
No Load Input < ±2 < ±2 < ±2 < ±2 < ±2 %Sn
Insulation Resistance >5000 >5000 >5000 >5000 >5000 M
Maximum Deflection (at Ln) 0.4 0.4 0.4 0.3 0.3 mm

Codificador de Posición

Además de la báscula, hemos integrado el codificador de posición para gancho grúa en los ganchos automáticos evo10, evo20 y evo25. Esta actualización representa un elemento de seguridad de más en todas las operaciones de carga y descarga.

El codificador de posición es tan sólo la última actualización técnica de nuestros ganchos remotos y permite conocer el ángulo exacto de posición del gancho de elevación en cualquier momento gracias a la información que transmite al control remoto eMAX. Esta novedad es muy útil en los  izajes donde el operario no tiene una visión directa del gancho de seguridad. El estado del gancho se controla a través del eMAX, transmitiendo información en tiempo real al trabajador.

Con el codificador de posición y el control remoto eMAX, el usuario siempre conocerá el estado del gancho de izaje (abierto/cerrado) y es informado mediante el indicador acústico, vibrador y pantalla del control remoto si la carga no se encuentra correctamente posicionada. Gracias a toda esta información se reducen las posibilidades de impactos, se alarga la vida útil del motor y embrague y sobre todo se incrementa la seguridad en todas las operaciones de izajes de carga.

El codificador de posición se puede integrar en modelos anteriores de los ganchos, exceptuando los modelos con pestillo actuado por muelles.

A partir de enero de 2019, el gancho de elevación automático evo5 también incluirá el codificador de posición.

encoder e10 - El Gancho Automático del Futuro


Controlado por Remoto



Abre y cierra el gancho automático o recibe información en tiempo real acerca del peso, nivel de batería u otros valores del proceso de izaje y transporte de la carga.

Al igual que las garras automáticas de elevación C5 y el gancho de elevación para hornos de campana NEO, el gancho automático de elevación se puede enlazar con uno de nuestros mandos a distancia.
Remote Controlled Lifting Clamp - El Gancho Automático del Futuro


Entornos Especiales

Los ganchos automáticos estándar son robustos, diseñados y construidos para trabajar en casi todas las industrias. Para entornos especiales, hay las siguientes opciones:

Entorno Marino

img ficha marine - El Gancho Automático del Futuro

Pintura C5M y componentes AISI.

Recomendado para:

Entornos Marinos

Industrias:

Turbinas de Viento Offshore, Grúas de a bordo, Boyas

Más Info

Certificación DNV

elebia dnv - El Gancho Automático del Futuro

Certificación DNV 2.22 para aplicaciones de elevación Offshore.

Recomendado para:

Operaciones Offshore.

Industrias:

Turbinas de Viento Offshore, Grúas de a bordo

Más Info

ATEX/IECEx

elebia atex - El Gancho Automático del Futuro

Unidades con certificación IECEx para las zonas 1 y 21 de acuerdo con la Directiva Europea 2014/34/EU y los estándares internacionales IECEx.
Certificación IECEx para trabajar en zonas clasificadas como zona 1 y 21 de acuerdo con la Directiva Europea 99/92/EC y los estándares internacionales IECEx.
En comparativa, ATEX/IECEx y la clasificación NEC 500/505 de Norteamérica, las unidades cumplen con NEC Clase 1 División 1.

Recomendado para:

Aplicaciones con ambientes potencialmente explosivos.

Industrias:

Oil & Gas, Minería y Química.

Más Info

Protector Térmico

elebia hs - El Gancho Automático del Futuro

Protector térmico que protege el gancho automático y sus componentes electrónicos del calor radiado y de un rango de temperaturas extremas.

Recomendado para:

Aplicaciones en que el gancho recibe mucho calor radiado.

Industrias:

Fundiciones.

Más Info



Estándares Normativosregulatory standards - El Gancho Automático del Futuro

Nuestros productos cumplen con los siguientes estándares normativos.

ASME B30.10-2009 UNE-EN 60204-1:2007 D89/391/EEC
ASME B30.20-2010 UNE-EN 61000-6-4:2007 D89/654/EEC
UNE-EN 1050 UNE-EN 61000-6-2:2006 D89/655/EEC
UNE-EN 1677-1:2001 + A1:2009 UNE-EN ISO12100:2012 D89/656/EEC
UNE-EN 1677-2:2001 + A1:2008 EN 10204 3.1.B D92/58/EEC 9a


· Directiva 2006/42/CE relativa a la seguridad de máquinas.

· Garantía del Sistema de la Gestión de Calidad de acuerdo con la normativa ISO9001.

· Certificación DNV 2.22 (evo5 / evo10 / evo20).

· Número de Certificación de Diseño de Construcción ARIB 203-JN0689.

· Identificador FCC 2ACLHEVO para Clase de Equipo: Sistema de Transmisión Digital.

· Cada mecanismo es entregado con el sello de la CE y una declaración de conformidad de la CE.

· elebia es miembro de F.E.M. (European Federation of Materials Handling).

e10 360 0054 e1493993815846 196x300 - El Gancho Automático del Futuro

El Bumper

Uno de los últimos accesorios para el rango de ganchos automáticos evo2 a evo20
está diseñado para proteger el gancho de grúa automático de todo tipo
de impactos y, además, reduce los costes de mantenimiento de los mismos.

Válido para:

evo2, evo5, evo10c, evo10 y evo20

Más Info
